Nacelle en atmosphère explosive : vérifier son adéquation

Le planning est bouclé. Demain, la nacelle arrive sur le site, et le loueur assure qu’elle est prête pour la zone ATEX. Pourtant, son nom commercial ne suffit pas : vous devez vérifier son marquage et sa documentation avant de la faire entrer.

Un mot ne suffit pas. Pour une nacelle en atmosphère explosive, vous vérifiez l’adéquation du matériel point par point, à partir du zonage de votre site. Alors, on contrôle quoi ? Le marquage, la configuration et les conditions d’utilisation, pour confirmer que la machine convient au risque présent.

Une nacelle n’est utilisable en zone ATEX que si son adéquation est démontrée

Périmètre de l’adéquation

Attention, danger… enfin, pas vraiment. Une nacelle peut entrer dans une zone ATEX, à une condition : que l’ensemble de ses caractéristiques corresponde au risque présent sur place. Être électrique, récente ou porter un marquage CE ne suffit pas.

Une atmosphère explosive, ou ATEX, c’est un mélange d’air et de gaz, de vapeurs, de brouillards ou de poussières inflammables. Pensez à une recette : le combustible, l’air et une source d’inflammation doivent se retrouver au même endroit. Votre nacelle ne doit donc pas apporter l’étincelle ou la surface chaude qui déclencherait l’inflammation.

L’adéquation se vérifie sur quatre points :

• La zone, qui indique la fréquence et la durée possibles de présence de l’ATEX.
• Le type d’atmosphère, gaz, vapeur, brouillard ou poussière.
• La catégorie du matériel, qui traduit le niveau de protection attendu.
• Le marquage complet, qui précise le groupe de gaz ou de poussières, la température de surface et les limites d’utilisation.

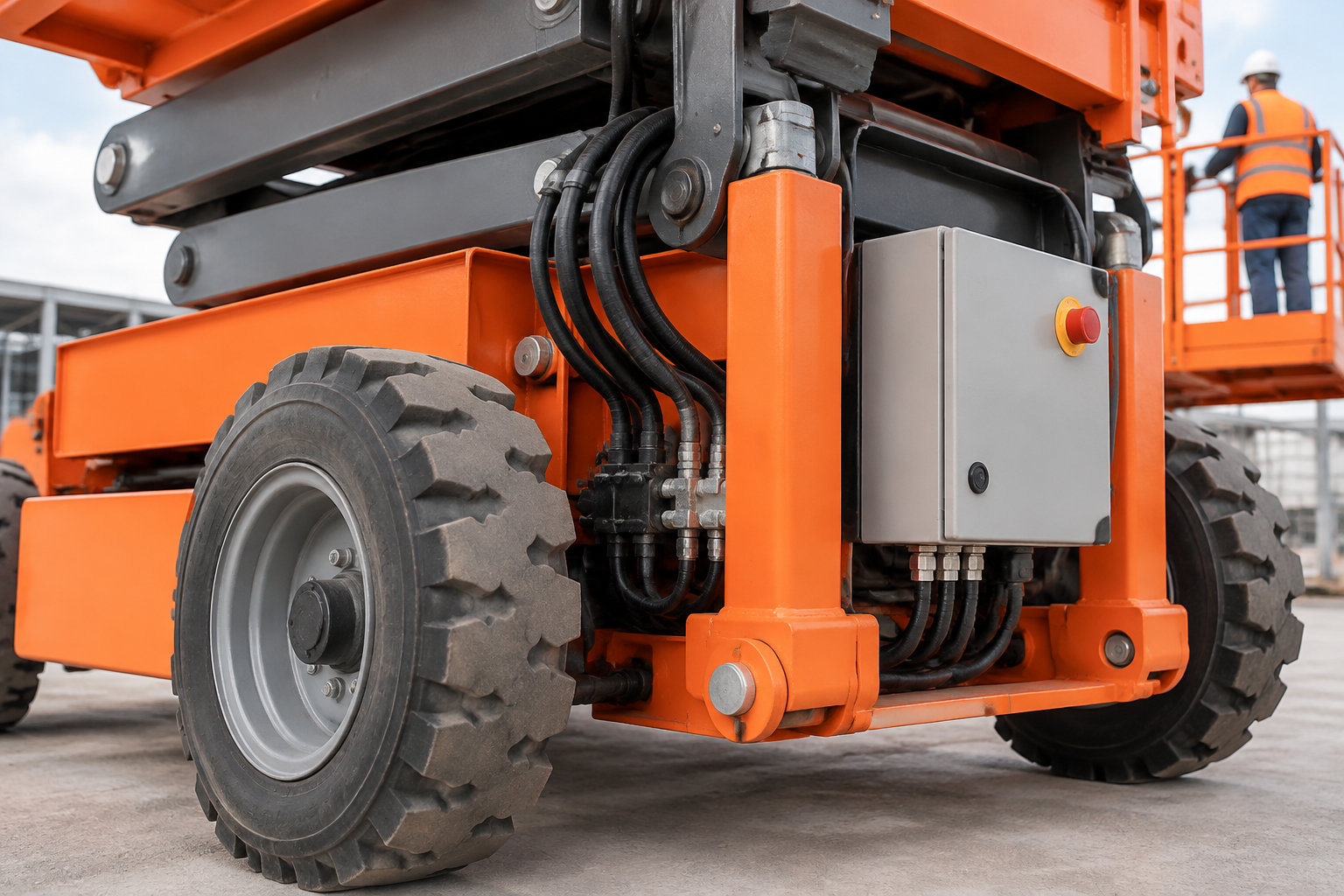

Une nacelle n’est pas un bloc unique. Ce sont les pièces qui peuvent chacune devenir une source d’inflammation :

• Moteurs, batteries et câbles.
• Boîtiers, commandes et connecteurs.
• Avertisseurs, circuits hydrauliques et accessoires.
• Un équipement adapté sur le papier peut devenir inadapté après une modification ou l’ajout d’un accessoire.

Contrôle avant utilisation

Avant de faire entrer la nacelle sur site, rapprochez la fiche de zonage, la plaque signalétique, la notice d’instructions et la déclaration UE de conformité. Le nom commercial ne suffit pas. Chaque donnée se vérifie.

Votre contrôle pratique porte notamment sur :

• La zone d’utilisation, avec son numéro exact, par exemple 1, 2, 21 ou 22.
• L’atmosphère concernée, avec la lettre G pour les gaz, vapeurs et brouillards, ou D pour les poussières.
• La catégorie, par exemple 2 ou 3 pour une machine destinée à une industrie de surface.
• Le groupe de gaz ou de poussières, qui doit couvrir la substance présente.
• L’état réel de la machine, sans pièce remplacée par un modèle non prévu ni modification non validée.

Si une donnée manque, ne la comblez pas par supposition. Réclamez la documentation complète. Faites valider le choix par la personne compétente du site avant toute utilisation.

Le zonage distingue six situations selon la fréquence de présence de l’ATEX

Comprendre les zones

Alors, on fait quoi ? On identifie d’abord la nature de l’ATEX et la fréquence à laquelle elle peut apparaître. Les gaz, vapeurs et brouillards relèvent des zones 0, 1 et 2 ; les poussières, des zones 20, 21 et 22.

Une zone 0 correspond à une présence permanente, longue ou fréquente de gaz, de vapeurs ou de brouillards explosibles. Elle peut se trouver à l’intérieur d’un réservoir, d’une canalisation ou d’un récipient contenant un mélange explosible. Une nacelle automotrice n’y intervient pas automatiquement, même si elle porte le logo ATEX. Il faut d’abord analyser la tâche et la configuration.

Une zone 1 correspond à une présence occasionnelle de gaz, de vapeurs ou de brouillards en fonctionnement normal. Elle peut entourer un orifice de remplissage, une vanne, un évent ou un point de purge.

Une zone 2 correspond à une présence peu probable de gaz, de vapeurs ou de brouillards en fonctionnement normal, ou à une présence de courte durée. Elle peut se situer autour d’une bride, d’un raccord ou d’un équipement susceptible de fuir, notamment en cas de défaillance.

Pour les poussières, la zone 20 concerne souvent l’intérieur d’un équipement ou d’un circuit. La zone 21 peut entourer un point de remplissage ou de vidange, tandis que la zone 22 peut apparaître près d’une fuite ou de dépôts capables de former un nuage.

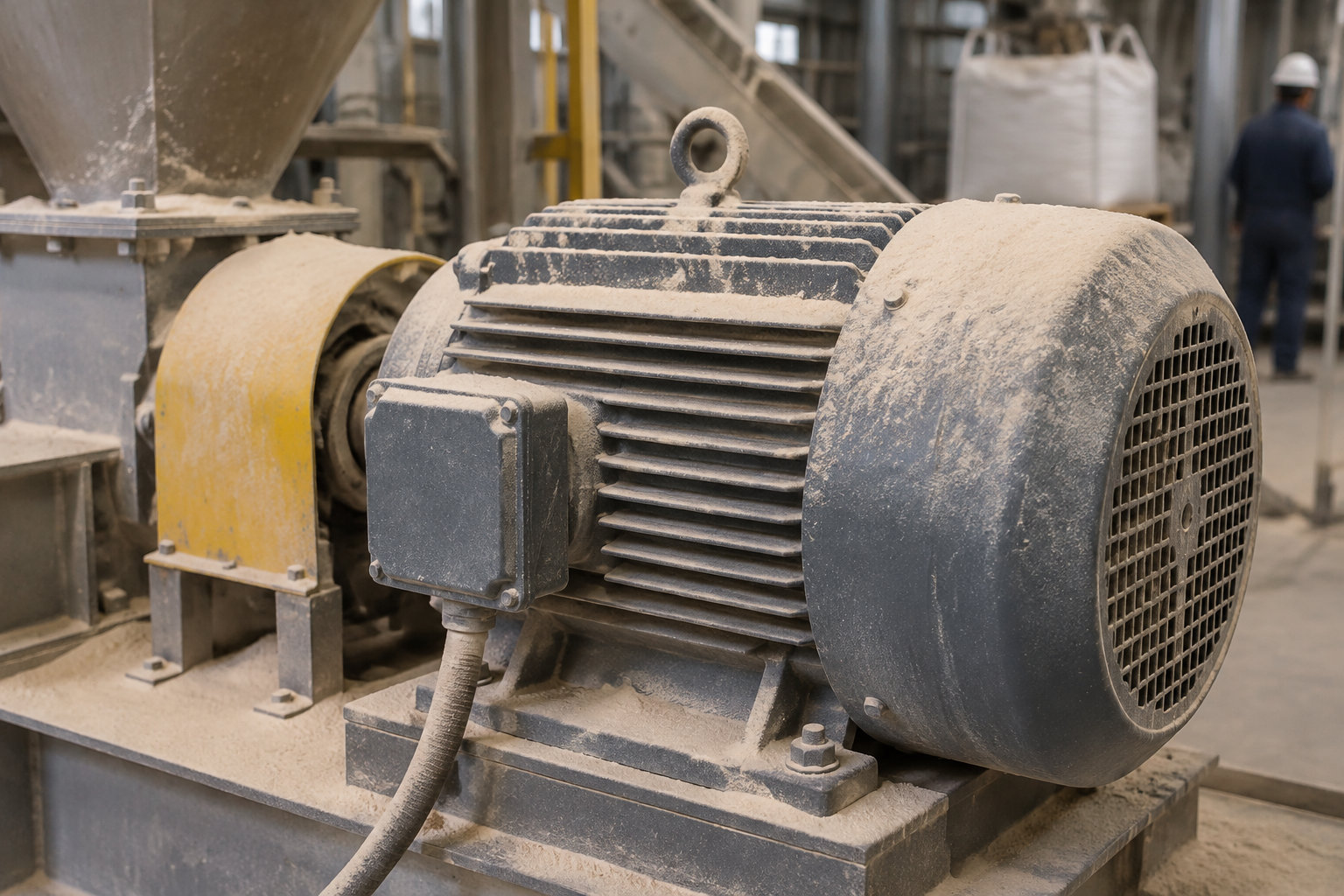

Les couches et les tas de poussières combustibles comptent aussi. Une poussière déposée sur un moteur ou une structure peut se remettre en suspension. Imaginez un sac de farine qu’on secoue dans la cuisine : la poussière forme un nuage, qui peut devenir dangereux.

Délimiter la zone d’intervention

Le zonage ne se résume pas à une couleur sur un plan. Il indique un emplacement, un volume et une probabilité de formation de l’atmosphère explosive. La trajectoire, la position de la plateforme et le déplacement du châssis doivent rester dans le périmètre étudié.

Vérifiez notamment :

• Le point de départ et le point d’arrivée, car la nacelle peut traverser plusieurs zones.
• La hauteur de travail, qui peut rapprocher la machine d’un évent ou d’une ouverture.
• Le déport de la flèche, qui peut placer des composants dans une zone différente de celle du châssis.
• Le sol et les obstacles, avec les risques de choc, d’échauffement ou de dégradation.
• Les opérations voisines, comme une vidange, un transfert de produit ou une purge.
• La ventilation, qui peut modifier la concentration et le volume de l’ATEX.
• Les limites physiques de la zone, qui ne correspondent pas forcément aux murs du local.

Une intervention à deux mètres d’une zone classée n’est pas pour autant hors risque. Une fuite, un courant d’air ou une opération temporaire peut étendre le volume dangereux. Le plan de prévention doit donc décrire la position réelle de la machine.

La catégorie du matériel doit correspondre à la zone

Choisir la catégorie

La catégorie, c’est le niveau de protection du matériel. Dans l’industrie de surface, la catégorie 1 vise le niveau très élevé, la catégorie 2 le niveau élevé, et la catégorie 3 le niveau normal. Alors, laquelle choisir ? Celle qui couvre votre zone : catégorie 1 pour les zones 0 ou 20, catégorie 2 pour les zones 1 ou 21, et catégorie 3 pour les zones 2 ou 22.

Une catégorie couvre plusieurs zones à la fois :

• Catégorie 1 : zones 0, 1 et 2, ou zones 20, 21 et 22, à condition que le marquage vise aussi la bonne atmosphère.
• Catégorie 2 : zones 1 et 2, ou zones 21 et 22.
• Catégorie 3 : uniquement les zones 2 ou 22 correspondantes.

Le marquage concerne l’équipement dans son ensemble. Pour vérifier la nacelle réelle, contrôlez aussi ses composants, ses accessoires et ses conditions de fonctionnement dans la documentation. Une modification après fabrication peut rendre la machine inadaptée si elle n’est pas validée.

Lire les autres indications

Le groupe II concerne les industries de surface, dont les usines. Le groupe I vise les travaux miniers exposés au grisou ou aux poussières combustibles. Pour une nacelle d’usine, le marquage commence donc par le groupe II.

Prenons un marquage de type II 2G. Chaque élément vous dit quelque chose :

• II : équipement destiné aux industries de surface.
• 2 : catégorie de l’équipement.
• G : atmosphère composée de gaz, vapeurs ou brouillards.
• D : atmosphère composée de poussières.

Ne vous arrêtez pas au logo Ex ni à la catégorie. Lisez le marquage jusqu’au bout : les indications techniques qui suivent complètent la première lecture.

Le marquage doit être confronté au gaz, à la poussière et aux températures

Interpréter le marquage

Le groupe de gaz indique la famille de substances que le matériel peut rencontrer. Les familles IIA, IIB et IIC se distinguent par leur sensibilité à l’inflammation. Le groupe IIC est le plus exigeant.

Pour les poussières, les familles IIIA, IIIB et IIIC dépendent de la nature des particules et de leur conductivité. IIIC désigne les poussières conductrices et correspond à la famille la plus exigeante.

Comparez donc la substance réelle du site avec le groupe inscrit sur la nacelle. Une machine marquée IIB ne convient pas automatiquement à une atmosphère IIC. Le chiffre de zone et la lettre G ou D ne suffisent jamais seuls.

Température et environnement

Pour les gaz et vapeurs, la classe de température va de T1 à T6. Plus le chiffre est élevé, plus la température maximale de surface autorisée est basse :

• T1 : 450 °C maximum.
• T2 : 300 °C maximum.
• T3 : 200 °C maximum.
• T4 : 135 °C maximum.
• T5 : 100 °C maximum.
• T6 : 85 °C maximum.

Comparez cette température à la température d’auto-inflammation du gaz ou de la vapeur. Un matériel T4, limité à 135 °C, ne convient pas si la substance peut s’enflammer plus bas. Vérifiez-le.

Pour les poussières, le marquage indique directement une température maximale de surface, par exemple T135 °C. Comparez-la à la température d’auto-inflammation de la poussière, comme vous le faites pour les gaz et les vapeurs : la surface doit rester en dessous.

La température indiquée vaut pour une plage de température ambiante donnée. À 35 °C dans un atelier chaud, la nacelle ne se contrôle pas comme à 20 °C. C’est encore plus vrai si la notice fixe une plage plus étroite.

L’indice IP renseigne sur l’étanchéité. Le premier chiffre vise les solides et poussières, le second l’eau. Plus il est élevé, plus la protection est forte. Mais l’IP ne remplace jamais le marquage ATEX.

La vérification commence par le zonage du lieu d’intervention

Méthode de vérification

Partez du site, jamais du modèle de nacelle disponible. Demandez le plan de zonage. Notez la substance inflammable concernée, le type de zone, le volume classé. Vérifiez aussi les conditions normales ou dégradées prévues pendant le chantier.

Votre méthode peut suivre cinq étapes :

1. Nommer le produit, avec ses caractéristiques d’inflammation et sa famille.
2. Définir la trajectoire, la hauteur, le déport et la position de la nacelle.
3. Lire le marquage, en contrôlant catégorie, groupe, lettre G ou D et température.
4. Vérifier la machine réelle, avec son numéro de série, ses accessoires et ses modifications.
5. Valider les mesures de travail, comme la consignation, la ventilation, le contrôle d’atmosphère ou le permis de feu.

Un détecteur de gaz peut compléter le contrôle d’atmosphère prévu pour le travail. Attention, il ne transforme pas une nacelle ordinaire en matériel ATEX : il mesure la situation à un instant donné, mais ne certifie ni les moteurs, ni les commandes, ni les composants mécaniques.

La notice doit préciser l’installation, l’utilisation et la maintenance. Si elle interdit une modification, un accessoire ou une température d’utilisation, cette limite s’applique, même quand la machine fonctionne normalement.

Périmètre du contrôle

Examinez notamment :

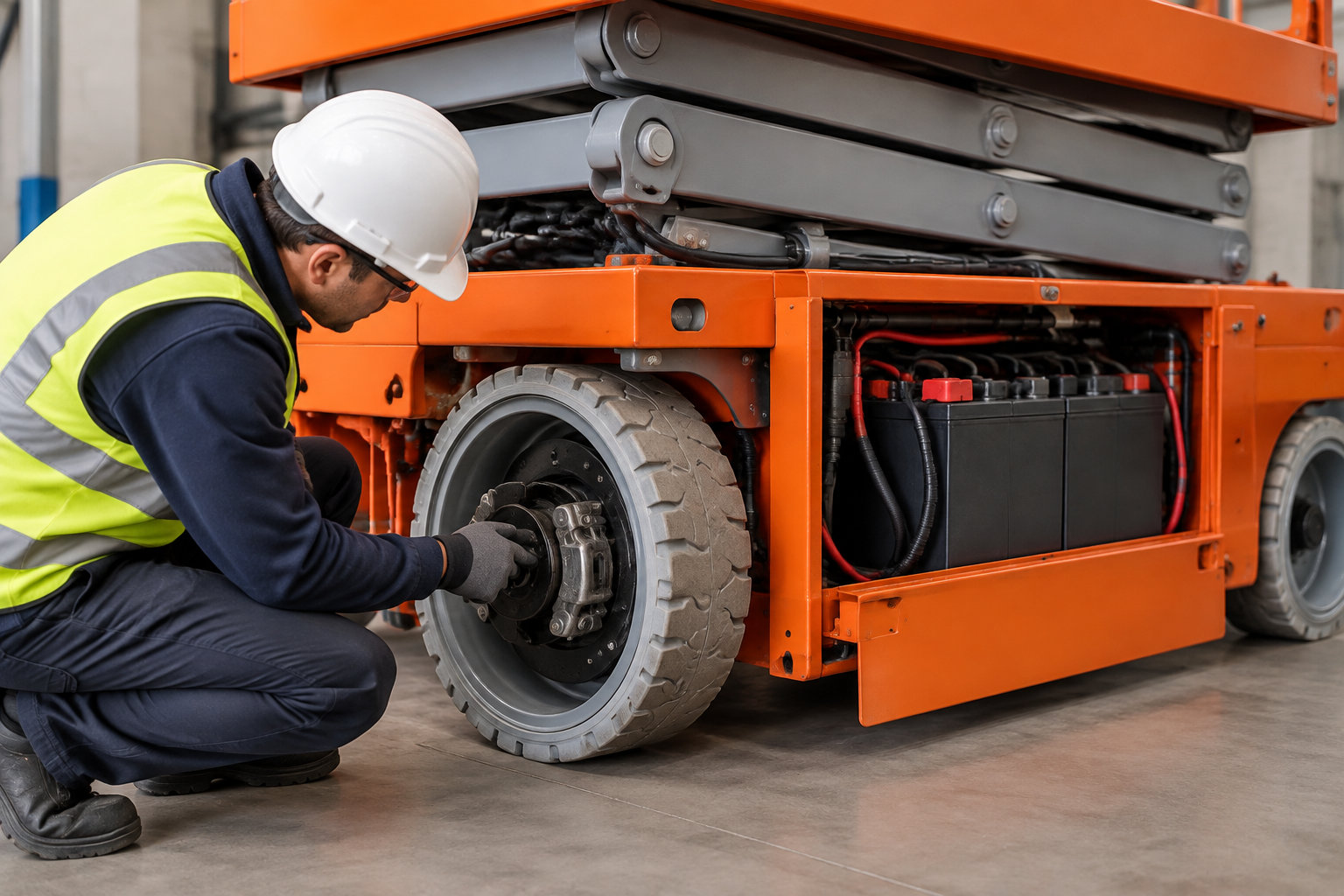

• Les batteries, leurs connecteurs, leur ventilation et leur charge.
• Le moteur, son échauffement et son alimentation.
• Les commandes, boutons, joysticks, arrêts d’urgence et boîtiers.
• Les câbles, gaines et passages exposés aux frottements.
• Les roues et freins, qui peuvent produire chaleur, étincelle ou charge électrostatique.
• Les accessoires de levage, lorsqu’ils modifient la configuration prévue.

Une réparation standard n’est pas toujours acceptable en zone ATEX. La pièce de remplacement doit garder les caractéristiques prévues par le fabricant, et son installation doit rester traçable. Une pièce ou un accessoire non validé peut rendre la machine inadaptée.

Le conducteur vérifie aussi les fonctions habituelles : arrêts d’urgence, alarmes, mouvements et dispositifs de sécurité. La prévention du renversement, de la chute et de l’écrasement continue de s’appliquer. Une machine ATEX reste une plateforme élévatrice.

Travaux et situations temporaires

Attention, danger… enfin, pas vraiment : une zone temporaire peut être plus contraignante que la zone habituelle. Une maintenance, une purge, une vidange ou un travail par point chaud peut créer une ATEX ou en modifier le volume. Alors, avant l’intervention, vérifiez ce qui change sur place.

Avant l’intervention, analysez :

• La consignation, pour isoler les équipements susceptibles de libérer un produit.
• La ventilation, dans son fonctionnement réel pendant toute l’opération.
• Le dégazage ou le nettoyage, lorsqu’ils permettent de réduire l’atmosphère explosive.
• Le contrôle d’atmosphère, selon les produits et la procédure du site.
• Le permis de feu, si une flamme, une étincelle ou une forte chaleur peut apparaître.

La conformité ATEX s’inscrit dans les obligations de prévention de l’employeur

Cadre et responsabilités

Si vous êtes l’employeur, c’est à vous de repérer les endroits où une atmosphère explosive peut se former. Vous évaluez le risque, puis vous classez les zones. Ensuite, vous choisissez les mesures qui empêchent l’ATEX de se former ou qui évitent qu’elle s’enflamme.

La prévention suit une logique simple :

• Éviter la formation de l’ATEX, par le confinement, la ventilation ou la réduction des émissions.
• Éviter l’inflammation, en supprimant étincelles, flammes, surfaces chaudes et décharges électrostatiques.
• Limiter les effets, grâce aux protections, à l’organisation des secours et à la maîtrise des conséquences.

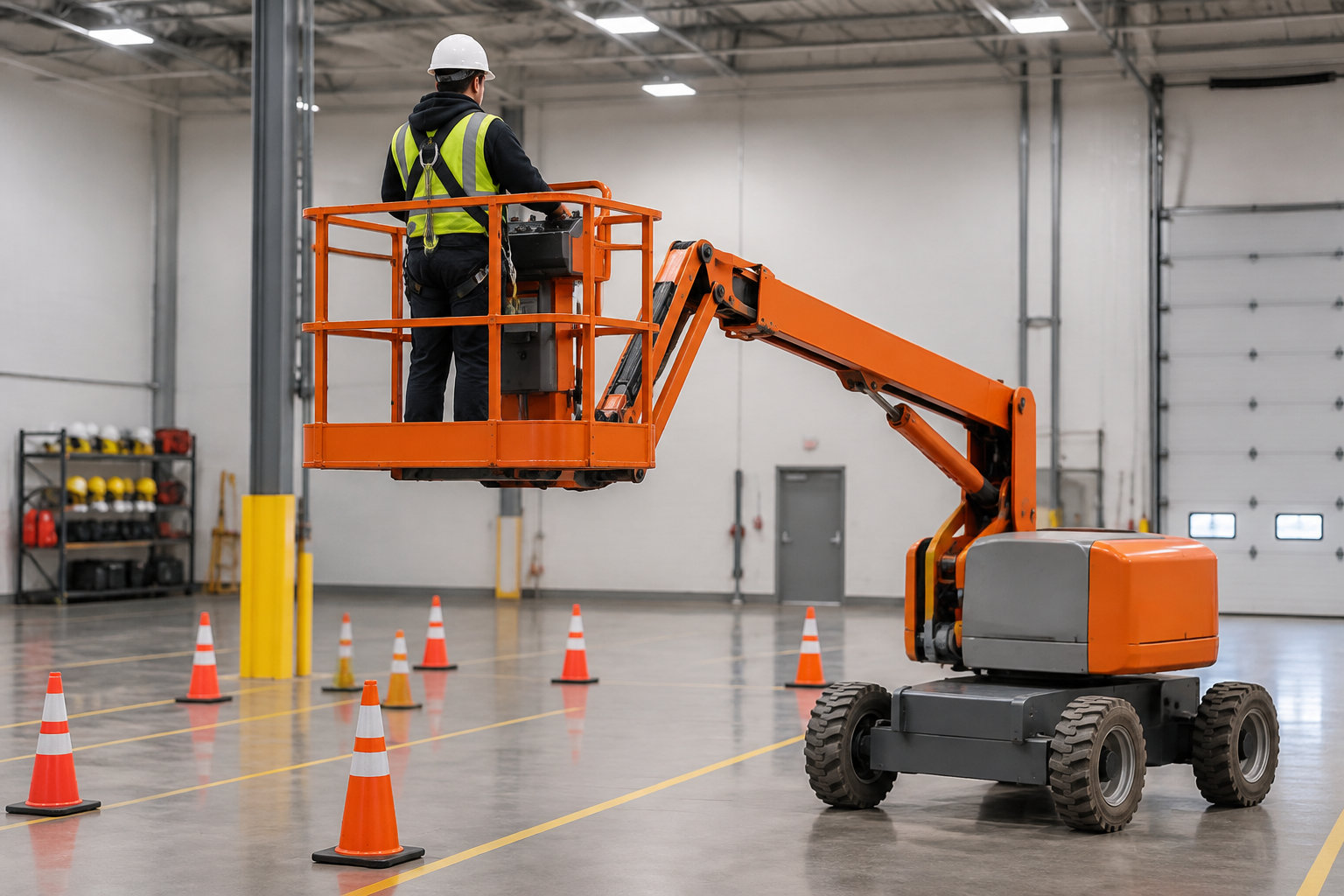

Le salarié qui conduit la nacelle doit suivre une formation adaptée à son activité. Elle couvre la conduite de la plateforme, le risque ATEX et la lecture des consignes. Elle lui apprend aussi quoi faire quand l’alarme sonne ou que la situation change.

DRPCE et prévention

Le DRPCE rassemble notamment :

• L’évaluation des risques d’explosion, avec les produits, procédés et situations dangereuses.
• Les mesures organisationnelles, avec formations, instructions et autorisations.

Le document change dès qu’un produit, un procédé, une ventilation, une machine ou une méthode de travail évolue. Une nouvelle nacelle ou un autre accessoire peut donc obliger à revoir le périmètre et les mesures prévues.

Les offres commerciales de nacelles ATEX ne remplacent pas la vérification du marquage

Une annonce peut parler de « nacelle ATEX », de « nacelle antidéflagrante » ou de « nacelle pour zones 1 et 2 ». Ces mots attirent l’œil, mais ils ne vous dispensent pas de lire le marquage complet et la documentation de la machine. Alors, on regarde quoi exactement ?

• La catégorie et le groupe, avec la couverture gaz ou poussières.

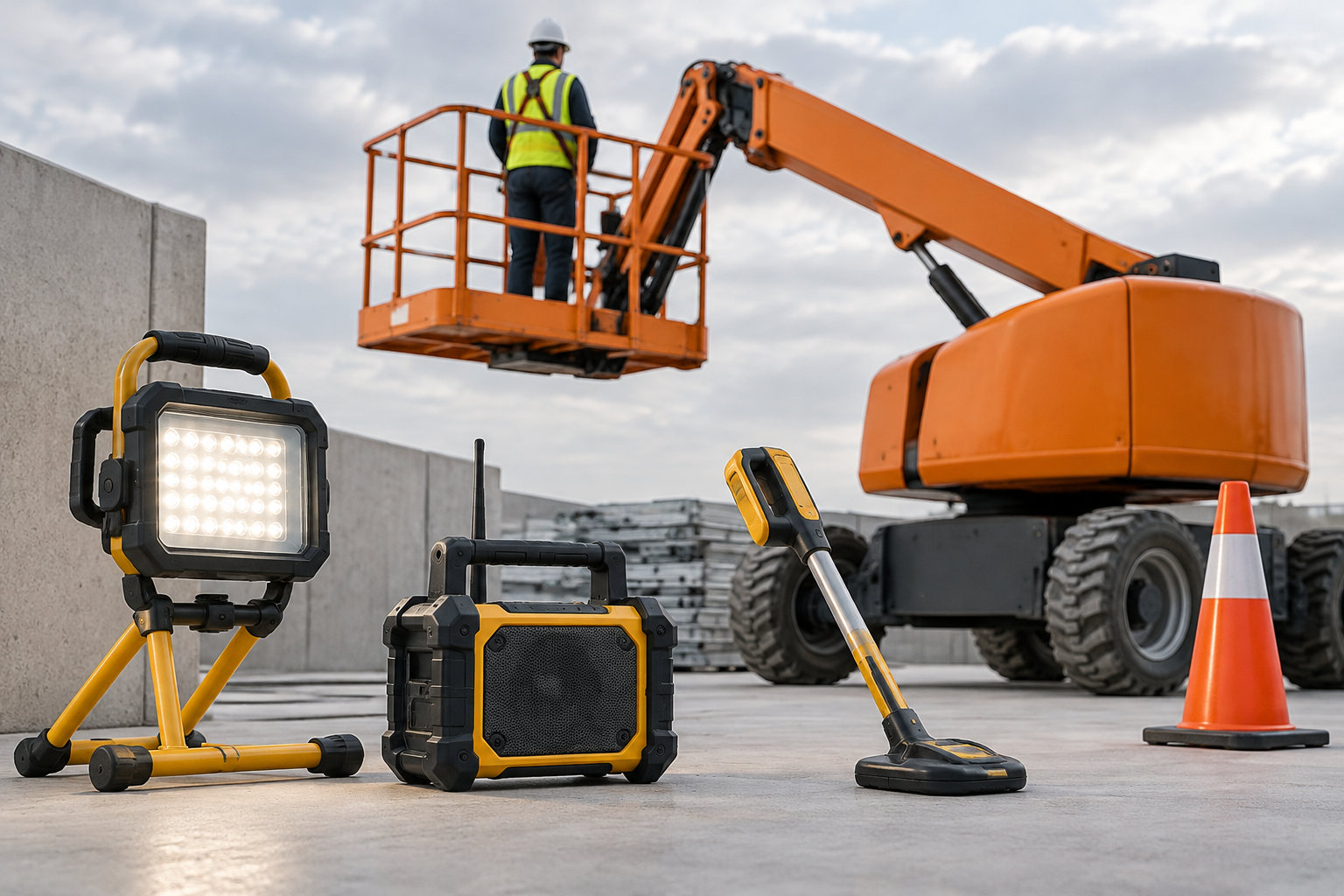

• La liste des accessoires autorisés, notamment chargeur, projecteur, radio ou détecteur.
• Les éventuelles transformations, avec leur traçabilité et leur documentation.
• Les limites d’utilisation, par exemple une zone ou une substance exclue.
• Les contrôles avant livraison, ainsi que les consignes remises au conducteur.

Le site de Huet Location présente une flotte de nacelles automotrices et de chariots télescopiques. Il compte huit agences en France, fait un contrôle préventif avant chaque location et met des fiches techniques à disposition sur demande. Mais l’adéquation ATEX reste à vérifier pour votre zone et votre opération.

• Le nom du produit et sa famille de gaz ou de poussières.
• L’emplacement exact de la nacelle.
• Les accessoires nécessaires.
• Les conditions de température, de ventilation et de nettoyage.
• Les travaux simultanés ou temporaires.

Alors, voici la règle en une phrase. Une nacelle passe en atmosphère explosive si son marquage, sa configuration, son environnement et ses conditions d’emploi collent au zonage du site. Le reste demande une vérification en plus.

Une nacelle ATEX se juge sur pièces, jamais sur son allure. Si son marquage ne couvre pas la substance présente sur votre site, elle reste au parking, même neuve. Et dès qu’un accessoire change, reprenez le dossier depuis le début.
