L’essentiel à retenir : la sécurité d’une nacelle dépend de l’adéquation entre son poids total et la portance du sol. Pour prévenir tout risque de poinçonnement ou de basculement, vous devez impérativement utiliser des plaques de répartition en PEhd. Ce dispositif élargit la surface de contact, réduisant la pression exercée, notamment lors de déports importants ou sur des terrains meubles saturés d’humidité.
La stabilité d’une nacelle élévatrice repose sur un équilibre physique précis entre la masse totale de l’équipement et sa surface de contact. Comment garantir la sécurité de vos opérateurs lorsque le poids de la machine se concentre sur des points d’appui extrêmement réduits ?
Une évaluation rigoureuse de la pression au sol nacelle permet de prévenir le phénomène de poinçonnement, susceptible de provoquer un basculement irréversible sur un terrain meuble ou saturé d’eau. Nous détaillons ici les méthodes de calcul et l’usage des plaques de répartition pour sécuriser vos chantiers en toute conformité.
- Pression au sol nacelle : définition et enjeux de sécurité
- Comment calculer la pression exercée par vos appuis ?
- Analyse de la portance selon la nature de votre sol
- 3 risques majeurs liés à une mauvaise stabilisation
- Choix et utilisation des plaques de répartition
- Guide pratique pour l’inspection et la mise en station

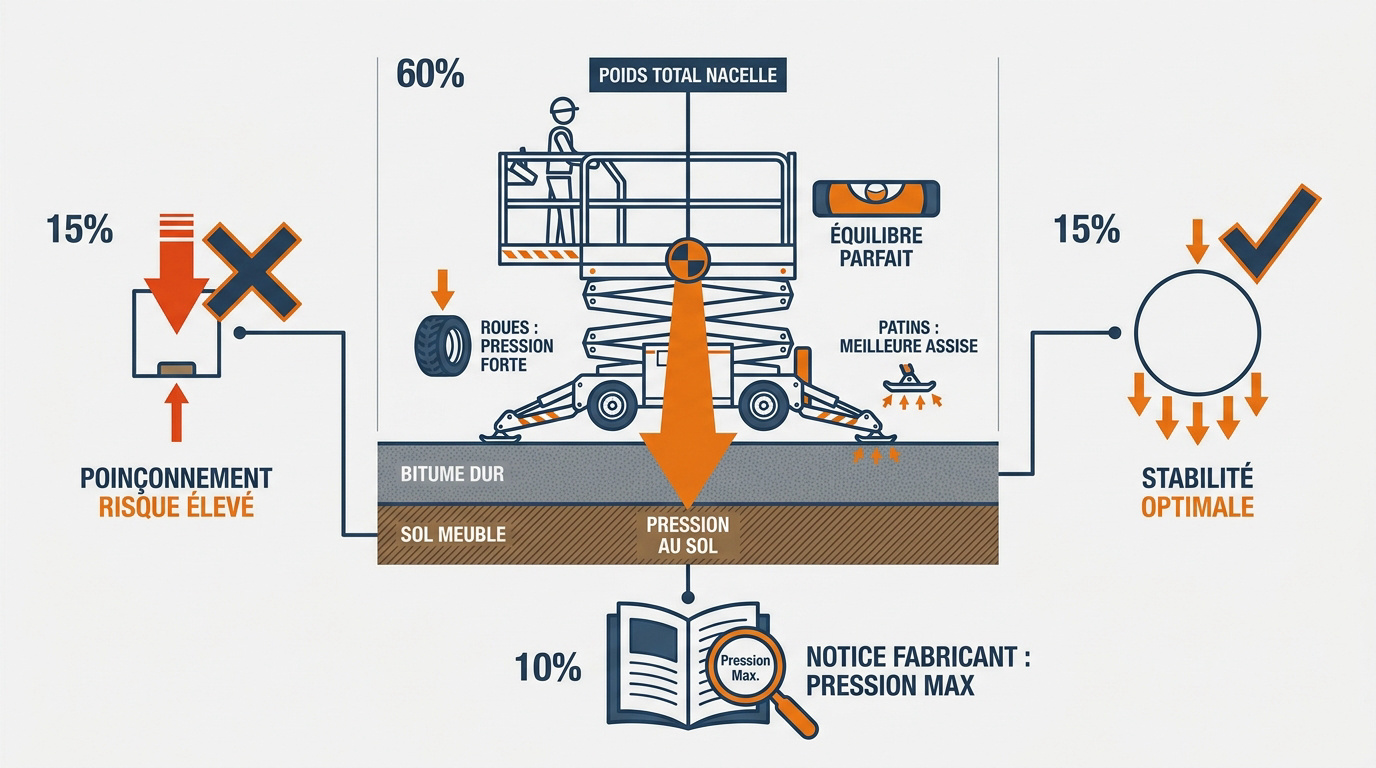

Pression au sol nacelle : définition et enjeux de sécurité
La stabilité d’une nacelle repose sur le ratio entre son poids total et la surface d’appui, évitant le poinçonnement. Les notices constructeurs fixent des limites de charge par stabilisateur, cruciales pour prévenir l’enfoncement ou le basculement accidentel.
La dernière phrase sur les limites de charge mène directement à l’explication physique du rapport masse/surface.
Pourquoi la stabilité dépend de la surface de contact ?
Le poids de votre machine se concentre sur des points précis. Plus la surface est petite, plus la pression est forte. C’est le principe physique du poinçonnement. Une pression excessive brise la résistance du revêtement.
La répartition des charges est donc la clé du maintien. Si vous réduisez la zone d’appui, le risque d’enfoncement grimpe. Il faut élargir la base pour sécuriser l’engin.
Une surface de contact optimisée garantit l’équilibre global. Sans cela, la nacelle devient instable dès le déploiement.
Rôle de la notice d’instructions du fabricant
Chaque machine possède une plaque signalétique et une notice dédiée. Ces documents précisent la réaction maximale aux appuis. C’est votre base de travail légale et technique pour chaque chantier.
La notice d’instructions est le seul document de référence pour connaître la pression maximale admissible par stabilisateur définie par le constructeur.
Ignorer ces données expose à des accidents graves. Le fabricant définit ces seuils selon des tests de résistance précis. Respectez toujours ces valeurs pour travailler en toute sérénité.
Différences de répartition entre roues et stabilisateurs
Les pneus concentrent la charge sur une surface très réduite. À l’inverse, les patins de stabilisateurs offrent une meilleure assise. Le choix dépend directement de la fragilité du sol.
- Avantages des chenilles pour les sols meubles
- Pression élevée des pneus sur bitume
- Rôle des patins articulés
Sur un terrain détrempé, privilégiez les chenilles pour éviter l’enlisement. Les roues conviennent mieux aux dallages industriels solides. Adaptez toujours votre matériel à la nature du support.

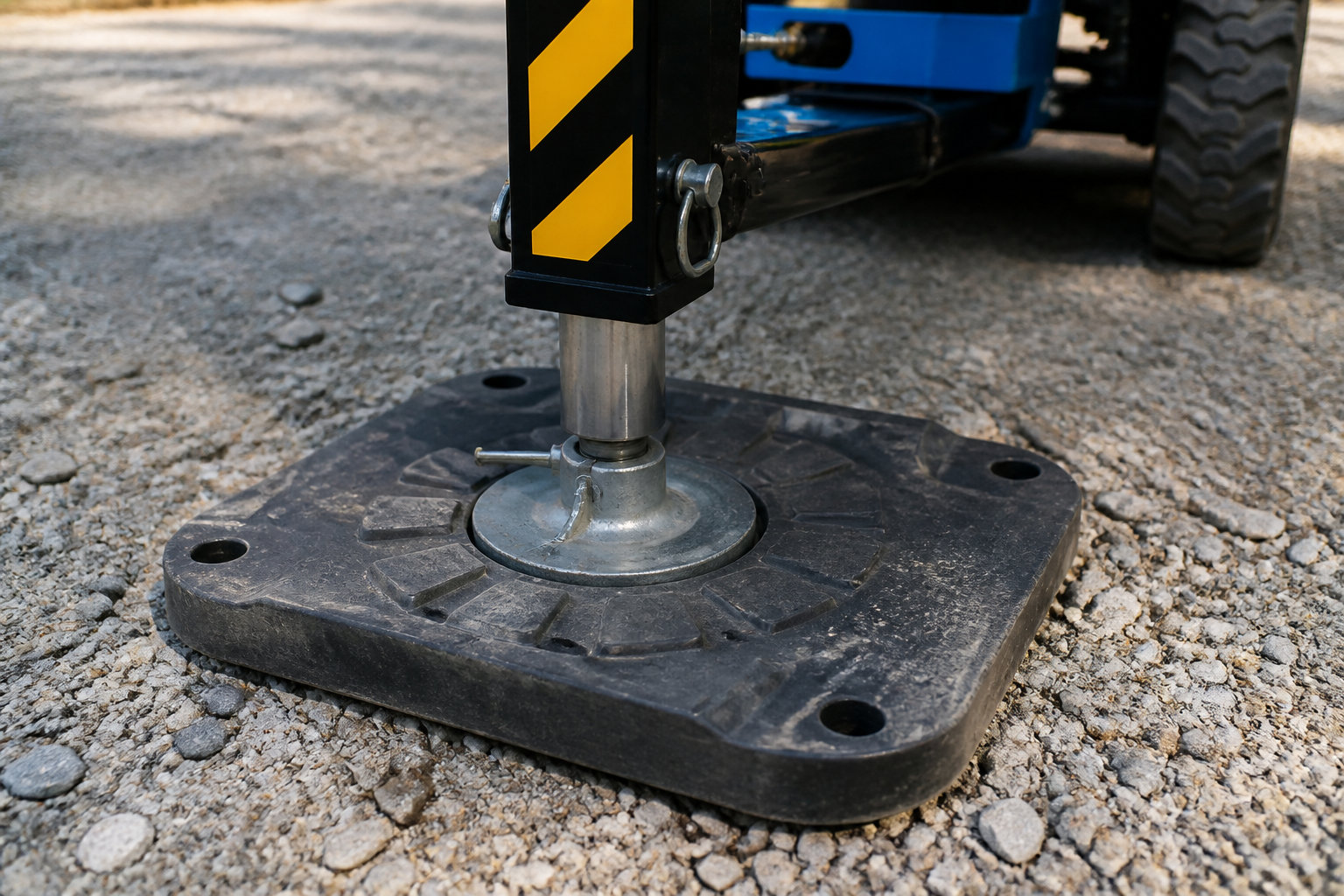

Comment calculer la pression exercée par vos appuis ?
Mais avant de poser les patins, il faut sortir la calculatrice pour évaluer les forces réelles en action.
Formule de base pour évaluer la charge par patin
La méthode simple consiste à diviser le poids total par le nombre d’appuis. Cependant, cette valeur est théorique et souvent insuffisante. Il faut toujours ajouter une marge de sécurité de 20%. Cela anticipe les transferts de masse imprévus en hauteur.
Le calcul doit inclure le poids de la nacelle et sa charge utile. Ne sous-estimez jamais le poids des outils embarqués. Une erreur de calcul peut compromettre la stabilité.
Notez le résultat en décanewtons ou en kilos par centimètre carré. Cette donnée est votre indicateur de risque majeur.
Influence du déport et de la charge embarquée
Quand la flèche s’allonge, le centre de gravité se déplace. La pression sur les stabilisateurs côté déport augmente alors brutalement. C’est l’effet levier classique en mécanique.
En fait, une préparation rigoureuse du support est indispensable, tout comme pour réussir vos plots béton pour charpente. La qualité de l’assise détermine la pérennité de votre installation.
Deux opérateurs en nacelle changent radicalement la donne au sol. Surveillez toujours la charge maximale autorisée dans le panier. Une surcharge, même légère, modifie la répartition des appuis.
Calculer la surface de répartition nécessaire
Si le sol est trop meuble, il faut agrandir la surface d’appui. Divisez la force exercée par la résistance admissible du terrain. Vous obtiendrez ainsi la taille minimale des plaques.
| Type de sol | Résistance estimée (daN/cm2) | Plaque conseillée |
|---|---|---|
| Bitume | 20 à 25 | 400 x 400 mm |
| Terre compacte | 2 à 4 | 600 x 600 mm |
| Gazon | 1 à 2 | 800 x 800 mm |
| Remblai | 0,5 à 1 | 1000 x 1000 mm |
Un calcul précis évite d’utiliser des plaques trop petites. La sécurité dépend de cette adéquation technique rigoureuse.
Analyse de la portance selon la nature de votre sol
Bref, le calcul ne sert à rien si vous ne connaissez pas la résistance réelle du terrain sous vos pieds.
Résistance des sols naturels et remblais
La roche offre une excellente tenue naturelle. À l’opposé, l’argile ou le sable sont instables. Il faut identifier la composition du sol avant toute manœuvre.
Vous devez parfois stabiliser le terrain. Il est possible de faire une dalle sur terre battue humide pour sécuriser vos appuis. Cette précaution évite des déformations irréversibles.
Les remblais récents constituent un danger invisible majeur. Sans compactage, ils s’affaissent sous le poids de la nacelle. Méfiez-vous des terrains fraîchement remués.
Pièges des dallages et structures en béton
Travailler sur un parking souterrain demande une vigilance extrême. Vérifiez l’épaisseur de la dalle et son armature. Une rupture de structure est souvent soudaine et fatale.
Un sol irrégulier peut être corrigé. Renseignez-vous sur le ragréage sec en rénovation pour obtenir une surface plane. Cela facilite grandement la mise en station sécurisée.
Les dalles alvéolaires cachent parfois des vides structurels importants. Consultez les plans de construction avant de stabiliser l’engin. Ne prenez aucun risque sur un béton inconnu.
Impact de l’humidité sur la tenue du terrain
L’eau modifie radicalement la cohésion des particules du sol. Un terrain sec peut devenir une éponge après une averse. La portance chute alors de manière spectaculaire.
La saturation hydrique fragilise les zones sensibles. Soyez prudents près d’une fosse septique en terrain saturé lors de vos déplacements. Le risque d’effondrement y est démultiplié.
Surveillez la météo durant toute la durée des travaux. Si le sol se gorge d’eau, interrompez immédiatement les opérations. La vigilance climatique sauve des vies.
3 risques majeurs liés à une mauvaise stabilisation
Pourtant, malgré ces précautions, négliger la stabilisation expose à des conséquences dramatiques sur le chantier. Une vigilance constante sur la portance réelle du terrain est votre meilleure assurance contre l’imprévu et les accidents graves.
Phénomène de poinçonnement et enfoncement
Le poinçonnement survient quand le sol cède brutalement. Le stabilisateur s’enfonce alors comme dans du beurre. Ce mouvement imprévu déstabilise instantanément toute la structure.
Sachez qu’une variation minime à la base a des répercussions géométriques violentes.
Un enfoncement de seulement cinq centimètres à la base peut provoquer un déport de plusieurs mètres en tête de flèche.
Cette instabilité compromet immédiatement votre sécurité en hauteur.
La rupture du sol est souvent impossible à stopper. Elle entraîne une réaction en chaîne incontrôlable. Surveillez chaque signe d’affaissement durant la montée pour réagir avant le point de non-retour.
Dévers imprévu et basculement de la machine
Le dévers déplace le centre de gravité hors de la base. Si la machine penche trop, elle bascule inévitablement. L’effet levier multiplie la force de chute. C’est l’accident le plus redouté par les opérateurs de nacelles.
Une inclinaison de quelques degrés suffit à rompre l’équilibre. Les systèmes de sécurité ne peuvent pas toujours compenser. La stabilité horizontale est impérative pour maintenir le polygone de sustentation intact.
Un basculement signifie souvent la perte totale de l’équipement. Les dégâts matériels sont alors secondaires face aux risques humains encourus lors d’un tel sinistre.
Danger pour les opérateurs et le personnel
La chute de hauteur est la première cause de décès. Un opérateur éjecté du panier n’a aucune chance. Le harnais ne suffit pas en cas de renversement total de la structure.
Les ouvriers au sol risquent également l’écrasement mortel. La zone d’évolution doit rester strictement balisée et interdite. La sécurité collective dépend de vous et de votre rigueur lors de la mise en station.
Formez vos équipes aux procédures d’urgence et de secours. Chaque seconde compte après un accident de stabilisation. La vie humaine reste la priorité absolue sur tous vos chantiers.

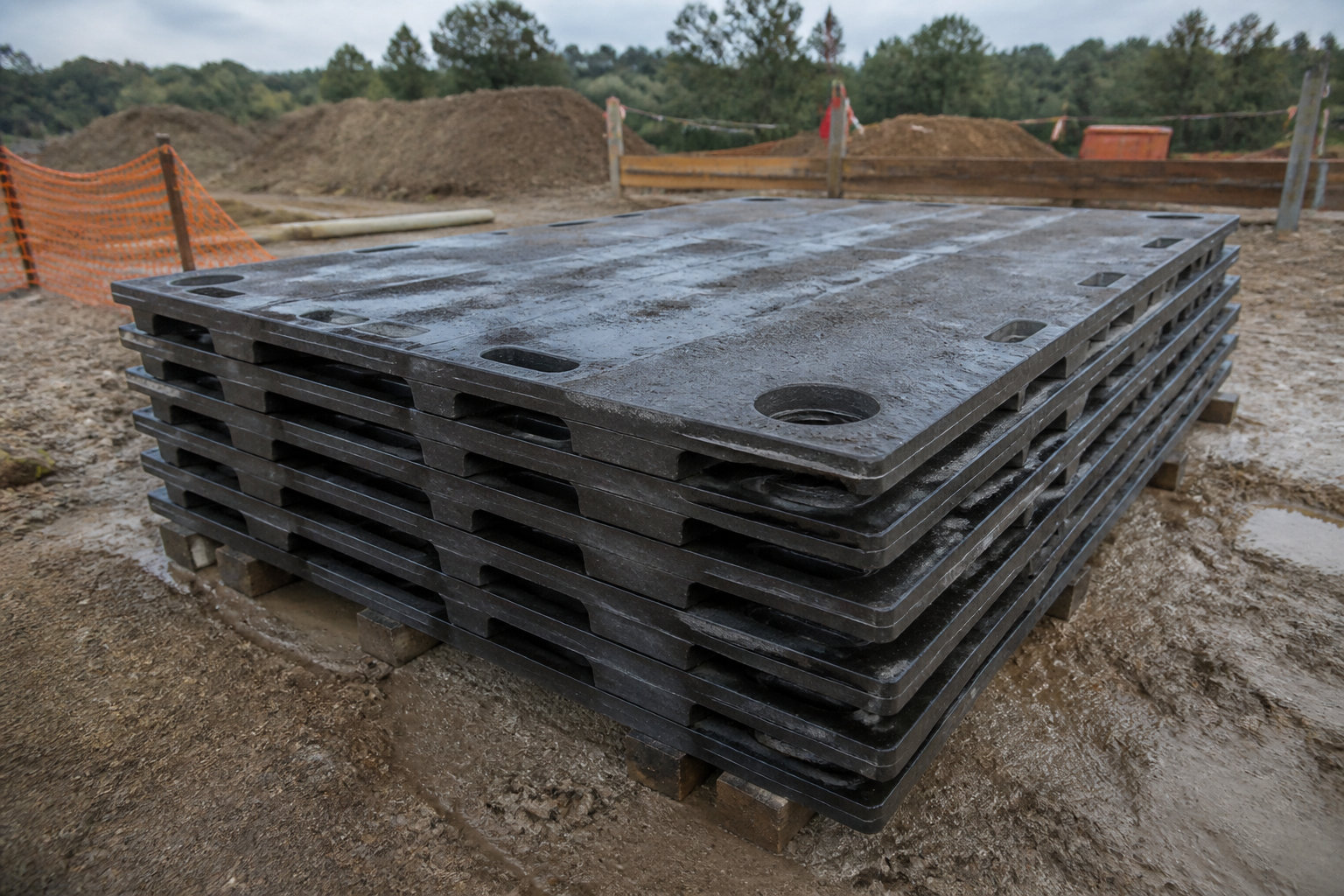

Choix et utilisation des plaques de répartition
Alors voilà, pour éviter ces drames, l’usage de plaques de répartition devient votre meilleur allié technique et garantit la stabilité de vos opérations en hauteur.
Matériaux et dimensions : critères de sélection
Les plaques en PEhd sont légères et très résistantes. Le bois, bien que classique, peut pourrir ou se fendre. Choisissez toujours un matériau imputrescible et certifié.
L’épaisseur doit empêcher toute flexion sous la charge maximale. Une plaque qui plie ne répartit plus rien du tout. Elle concentre même la force au centre.
Adaptez la dimension à la nature du terrain rencontré. Plus le sol est mou, plus la plaque doit être large. C’est une question de bon sens technique.
Les plaques renforcent-elles vraiment la portance ?
C’est une idée reçue : la plaque ne renforce pas le sol. Elle se contente de diffuser la pression sur une zone large. Le sol supporte la même masse totale.
Le centrage du patin sur la plaque est crucial. Un décalage annule l’effet de répartition et risque de briser l’accessoire. Positionnez vos appuis avec une précision chirurgicale.
Pensez à nettoyer les plaques après chaque usage sur chantier. La boue ou les graviers peuvent créer des points de rupture. La propreté du matériel garantit son efficacité.
Capacité de charge et limites d’utilisation
Chaque plaque possède une capacité de charge nominale gravée. Ne dépassez jamais cette valeur sous aucun prétexte. Vérifiez la conformité aux normes de sécurité en vigueur.
Inspectez vos plaques avant chaque mise en station. Des fissures ou une déformation permanente signalent une fin de vie. Jetez tout matériel qui présente des signes d’usure.
Stockez-les à l’abri des rayons UV prolongés si possible. Le plastique haute densité peut se fragiliser avec le temps. Un bon entretien prolonge la sécurité de vos chantiers.
Guide pratique pour l’inspection et la mise en station
Bref, la théorie est acquise, passons maintenant à la pratique sur le terrain avant de lever la flèche.
Reconnaissance visuelle du terrain avant travaux
Faites le tour de la zone à pied. Cherchez des fissures, des affaissements ou des zones d’herbe trop grasse. Ces indices trahissent souvent une présence d’eau souterraine.
Utilisez une barre à mine pour sonder la dureté du sol. Si elle s’enfonce sans effort, le terrain est trop meuble. Ce test simple évite bien des surprises.
Observez les traces laissées par les autres engins de chantier. Si les camions s’ornièrent, votre nacelle ne tiendra pas sans calage massif. Soyez un observateur attentif.
Zones interdites : réseaux enterrés et regards
Ne posez jamais un stabilisateur sur un regard de visite. Les caniveaux et les fosses septiques sont des zones de rupture. Ils ne supportent pas les charges ponctuelles lourdes.
- Distances de sécurité des talus.
- Repérage des réseaux de gaz.
- Éloignement des tranchées ouvertes.
Gardez une distance de sécurité égale à la profondeur de la tranchée. Un effondrement de paroi est un risque majeur et fréquent. Respectez les périmètres d’exclusion.
Utilisation des dispositifs de contrôle d’inclinaison
Les nacelles modernes disposent de capteurs de dévers intégrés. Apprenez à lire les niveaux à bulle et les alarmes. Ne forcez jamais si le voyant passe au rouge.
Si l’alarme sonne en hauteur, gardez votre calme absolu. Repliez la flèche lentement en restant dans l’axe de la machine. C’est la seule manœuvre de sauvegarde efficace.
Testez les dispositifs de coupure automatique avant de commencer. Un capteur défaillant est un danger de mort pour l’équipe. La technologie doit épauler votre vigilance.
La stabilité de vos chantiers repose sur l’adéquation entre la portance du sol et la charge par stabilisateur. Pour prévenir tout basculement, utilisez systématiquement des plaques en PEhd afin d’optimiser la pression au sol nacelle. Sécurisez vos interventions dès maintenant pour garantir une élévation sans faille. Votre vigilance technique est le rempart ultime contre les accidents.
