L’essentiel à retenir : la stabilité d’une charpente repose sur des plots béton dimensionnés selon la nature du sol et la profondeur hors-gel, généralement entre 50 et 90 cm. Cette conception technique prévient l’affaissement et les fissures structurelles. Pour une résistance optimale, un dosage à 350 kg/m3 est préconisé, garantissant ainsi un ancrage durable face aux charges et aux intempéries.
Craignez-vous que votre structure ne s’affaisse ou ne bouge au moindre coup de vent à cause de fondations mal adaptées ? Cet article vous explique comment concevoir un plot béton pour charpente métallique parfaitement dimensionné pour garantir la stabilité et l’ancrage durable de votre bâtiment. Vous découvrirez nos secrets de maçonnerie pour maîtriser la profondeur hors-gel, le ferraillage et le scellement chimique afin d’obtenir un ouvrage professionnel d’une résistance optimale.
- Comment dimensionner vos plots béton pour charpente ?
- Conception technique et ferraillage du massif
- Mise en œuvre et secrets de maçonnerie
- Fixation des platines et protection durable
Comment dimensionner vos plots béton pour charpente ?
Après avoir validé l’emplacement de votre future structure, la première étape technique consiste à définir les bases solides de l’ouvrage.
Déterminer la profondeur hors-gel selon votre région
Consultez la carte des zones de gel en France. La profondeur varie selon l’altitude et le climat local. C’est une étape indispensable pour votre sécurité.
En France, la profondeur hors-gel varie généralement entre 50 et 90 centimètres selon votre département et l’altitude de votre terrain de construction.
Le sol humide gonfle sous l’action du froid. Ce mouvement peut fissurer votre charpente métallique. Une stabilité totale exige de descendre assez bas.
Creusez jusqu’au « bon sol ». Ce niveau dur garantit que le plot béton pour charpente métallique ne bougera pas. Votre bâtiment restera parfaitement d’aplomb.
Évaluer la résistance du sol pour éviter l’enfoncement
Analysez si votre terrain est rocheux ou argileux. Chaque type possède une portance spécifique. Utilisez le taux de travail du sol pour vos calculs.
Un sol meuble risque de provoquer un tassement différentiel. Cela déséquilibrerait toute votre charpente métallique ou bois. La stabilité de l’ensemble en dépend.
Réalisez un test de pénétration manuel. Adaptez ensuite la surface de base du plot à ces résultats concrets. C’est le meilleur moyen d’éviter l’enfoncement.
Conception technique et ferraillage du massif
Une fois la profondeur validée, il faut passer au dessin technique du massif pour qu’il supporte les charges prévues.
Choisir la bonne section et l’embase du plot
Le calcul de la descente de charges est le point de départ. Le poids total de votre toiture et de l’ossature détermine précisément la largeur nécessaire pour l’embase. C’est une étape de sécurité mathématique.
Vous hésitez entre une forme pyramidale ou droite ? La pyramide répartit mieux la pression au sol. Mais avouons que le coffrage est plus complexe à réaliser. La forme droite reste donc le standard efficace et rapide.
Pensez enfin à la tête du plot. Elle doit dépasser légèrement la taille de votre platine métallique pour garantir un appui stable.
| Type de sol | Pression admissible (daN/cm2) | Largeur d’embase conseillée |
|---|---|---|
| Roche | 5,0 | 20 x 20 cm |
| Sable compact | 1,5 | 40 x 40 cm |
| Argile ferme | 0,75 | 55 x 55 cm |
| Remblai | 0,4 | 70 x 70 cm |
Réussir le ferraillage interne pour une solidité maximale
Le béton seul ne fait pas de miracles face à la traction. L’acier devient indispensable pour absorber les efforts horizontaux du vent. Sans lui, votre plot béton pour charpente métallique risque de fissurer.
Installer la cage d’armature demande de la rigueur. Gardez impérativement un enrobage de 3 cm minimum. Cela protège l’acier contre l’humidité et la rouille destructrice sur le long terme.
Pour manipuler ces structures lourdes, l’usage d’une mini-grue sur chenilles facilite grandement la pose. Prévoyez aussi des attentes en fers à béton HA. Elles lient solidement le plot aux autres éléments maçonnés.
Mise en œuvre et secrets de maçonnerie
Le plan est prêt, il est maintenant temps de passer à l’action sur le terrain avec les outils de traçage.
Techniques de coffrage pour une tête de plot propre
Utilisez des planches de coffrage bien droites. Le coffrage doit impérativement dépasser du sol de 15 cm. Cela protège efficacement votre futur poteau de l’humidité stagnante.
Appliquez une huile de décoffrage sur les parois intérieures. Cette astuce permet d’obtenir un aspect lisse après le séchage. Évitez surtout les bulles d’air en vibrant soigneusement le béton frais.
Gérez bien la désolidarisation. Ne collez jamais votre nouveau plot contre un mur existant sans poser un joint de dilatation.
Astuces pour un alignement et une verticalité sans faille
Sortez le niveau laser pour caler l’altimétrie de chaque plot béton pour charpente métallique. Chaque sommet doit se situer au même niveau exact pour recevoir la structure.
Vérifiez l’équerrage avec la règle du 3-4-5. C’est vraiment vital pour que votre charpente s’ajuste parfaitement sur ses supports sans forcer lors du montage final.
Fabriquez un gabarit en bois pour maintenir vos tiges d’ancrage. Cela garantit que l’entraxe des fixations ne bougera pas d’un millimètre pendant l’étape cruciale du coulage.
- Niveau laser pour l’altimétrie
- Cordeau de traçage pour l’alignement
- Gabarit de perçage pour les tiges
- Règle de maçon pour l’équerrage
Fixation des platines et protection durable
Le béton a durci, nous pouvons désormais passer à la phase finale : l’ancrage définitif de la structure.

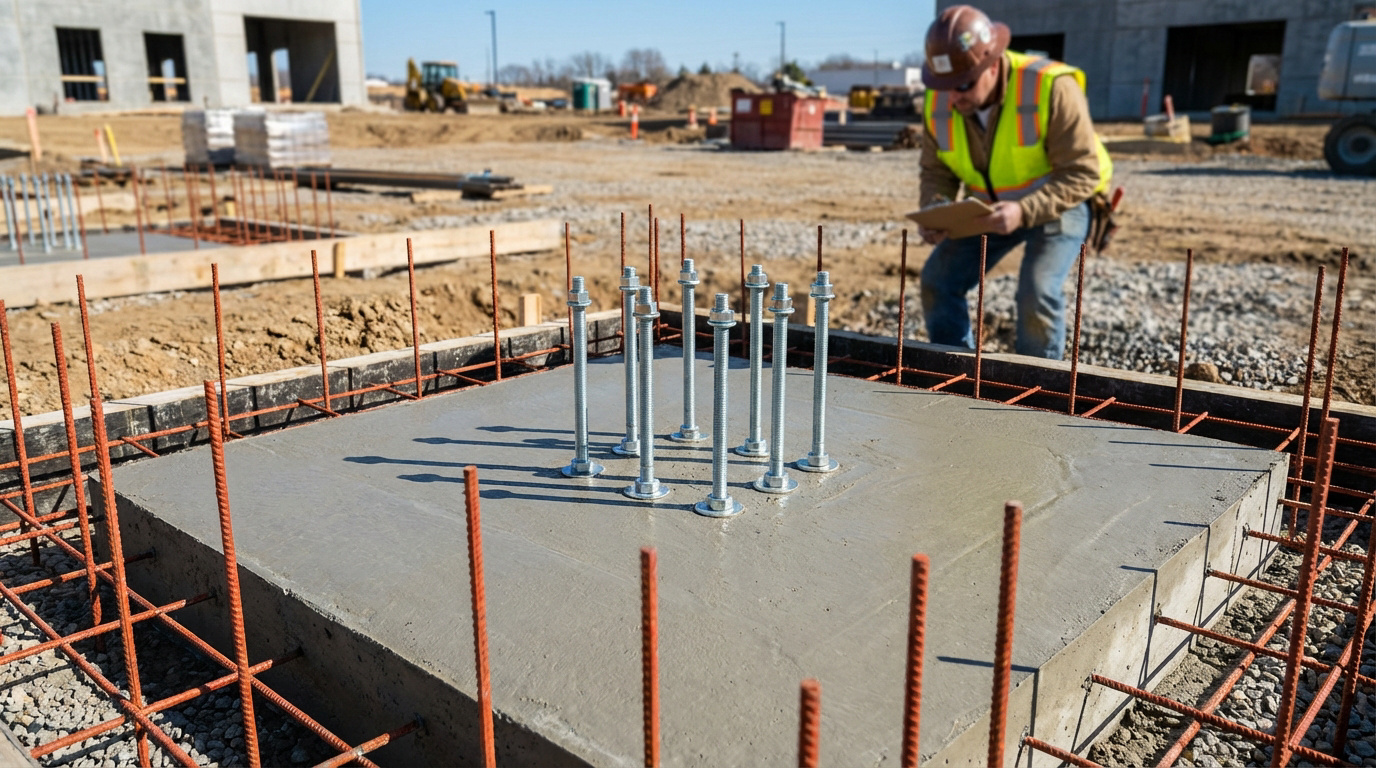

Scellement chimique des tiges filetées et réglages
Commencez par percer le béton avec un foret adapté au diamètre requis. Nettoyez soigneusement le trou avec une soufflette pour enlever toute la poussière résiduelle. C’est une étape déterminante pour l’adhérence.
Injectez ensuite la résine de scellement chimique en partant du fond. Insérez la tige filetée en tournant légèrement pour chasser l’air. Respectez bien le temps de séchage indiqué par le fabricant.
Utilisez des écrous et contre-écrous placés sous la platine métallique. Cela permet de régler la hauteur et l’aplomb du poteau avec précision. Pour l’assemblage de la charpente en hauteur, cette stabilité est votre meilleure alliée.
Drainage et isolation contre l’humidité du pied de poteau
Façonnez une « pointe de diamant » sur le haut du plot béton pour charpente métallique. Cette légère pente évite que l’eau ne stagne sous le poteau. L’évacuation naturelle protège ainsi vos fondations.
Appliquez une protection bitumineuse sur le sommet du massif. On peut aussi utiliser une cale d’isolation en composite très efficace. Cela sépare le métal ou le bois de l’humidité contenue dans le béton.
Pour une longévité maximale, le dosage du béton doit être de 350 kg/m3 afin de garantir une résistance à la compression optimale face aux intempéries.
Vérifiez l’absence de contact direct entre le sol et le pied de poteau. Un espace d’air est souvent la meilleure protection contre la corrosion prématurée.
Pour une structure inébranlable, respectez la profondeur hors-gel, assurez un ferraillage précis et soignez l’ancrage des platines. En installant correctement chaque plot de béton pour votre charpente métallique, vous garantissez la pérennité de votre ouvrage face au temps. Passez à l’action dès maintenant pour bâtir sur des fondations sereines et durables.
