L’essentiel à retenir : un palonnier adapté répartit les efforts sur plusieurs points de prise et peut limiter les déformations d’une charge. Il ne garantit ni un partage égal des efforts ni la stabilité. Vérifiez la CMU dans la configuration prévue, la notice et la masse propre. L’examen périodique de conservation des accessoires est requis tous les douze mois, en complément des contrôles avant usage.
La norme EN 13155 constitue une référence technique pour les équipements amovibles de prise de charge relevant de son champ. Elle ne doit pas être confondue avec une obligation uniforme couvrant tous les accessoires. Si vous manipulez des charges volumineuses ou asymétriques, la répartition des efforts et le centre de gravité demandent une attention particulière.
L’utilisation d’un palonnier levage adapté permet justement de répartir les efforts sur plusieurs points de prise pour sécuriser vos opérations. Dans cet article, nous allons faire le point sur les différents modèles et les critères essentiels pour choisir l’équipement qui contribuera à préserver vos structures au quotidien.
- Le palonnier levage pour sécuriser vos manutentions lourdes
- Structures de palonniers à adapter aux charges
- Comment vérifier la CMU et choisir vos options ?
- Sécurité et entretien : les règles pour durer
Pour replacer cet accessoire dans son contexte, consultez la présentation des matériels de levage.

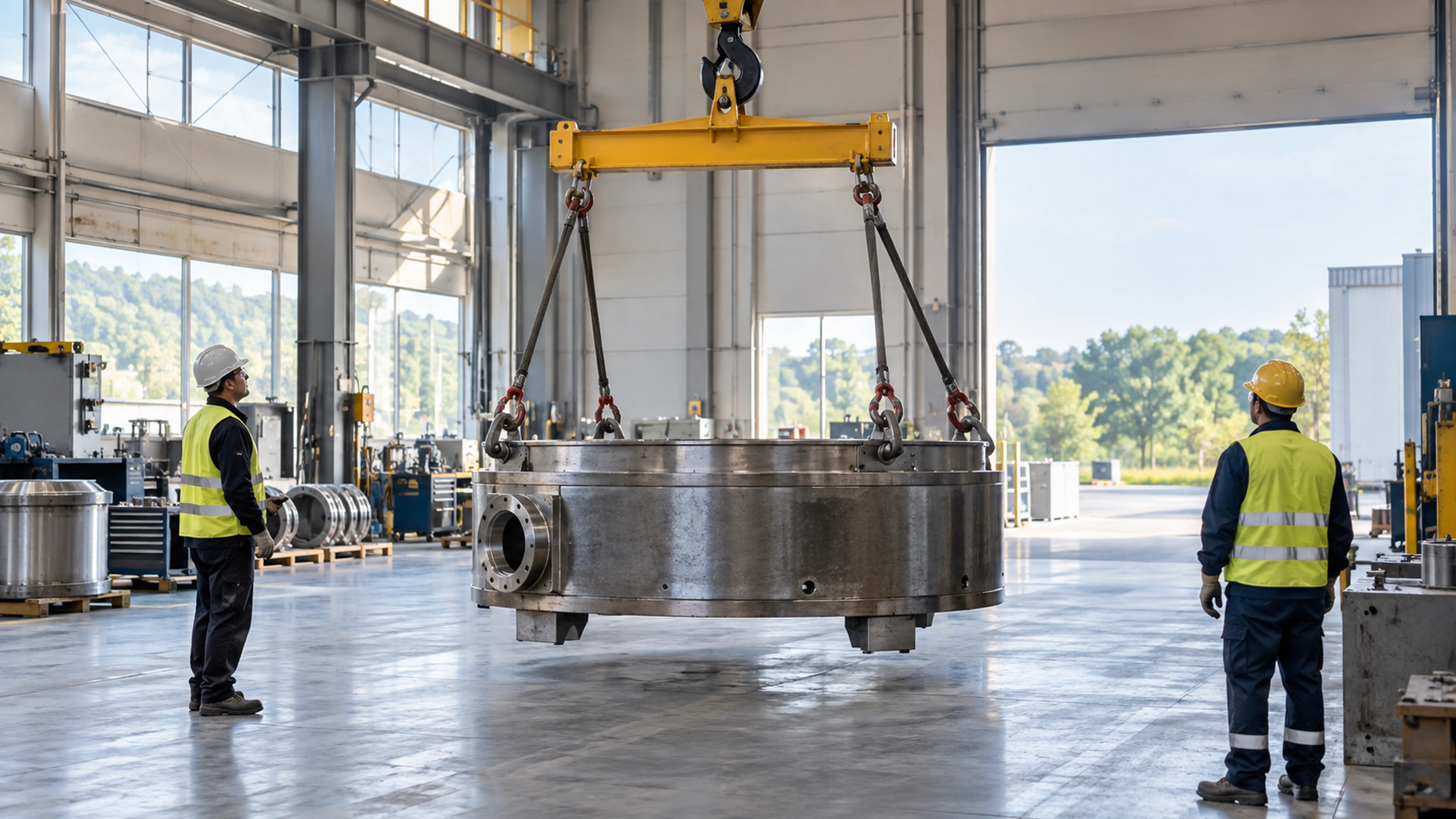

Le palonnier levage pour sécuriser vos manutentions lourdes
Le palonnier répartit les efforts sur plusieurs points selon sa conception et l’accrochage. Il peut réduire l’angle d’élingage et certaines sollicitations sur la charge. Il ne supprime ni les efforts latéraux dans toutes les configurations, ni la nécessité de protéger les élingues contre les arêtes.
Pour bien comprendre l’intérêt de cet accessoire, il faut s’attarder sur la physique qui s’opère lors de la levée de vos équipements les plus massifs.
Répartition des efforts et mécanique du levage
Un palonnier permet de disposer plusieurs points de prise sous le crochet. Selon sa conception, des élingues inférieures verticales peuvent limiter la compression latérale et les déformations de la charge. Ces bénéfices dépendent de la géométrie, des points de prise et du respect de la notice : ils ne sont pas automatiques.
Un accrochage étudié contribue à maintenir l’orientation prévue de la charge. Il ne supprime pas le risque de balancement ou de basculement. La sécurité des opérateurs impose de connaître le centre de gravité et de faire valider la configuration avant l’opération.
Un palonnier adapté peut limiter certaines sollicitations latérales ; la protection des pièces fragiles dépend de toute la configuration de levage.
Quelle différence entre un palonnier et un écarteur ?
Le palonnier travaille principalement en flexion sous le poids de la charge. À l’inverse, l’écarteur subit une compression axiale entre deux élingues. Le choix dépend de la hauteur sous plafond disponible dans votre atelier.
L’écarteur est souvent plus léger, mais ses élingues supérieures nécessitent de l’espace au-dessus de la poutre et peuvent réduire la hauteur de levage disponible. Comparez l’encombrement réel des deux montages et les angles prévus par chaque fabricant, sans règle universelle fondée sur le seul nom du dispositif. [16]
Choisissez des points d’accrochage dont la compatibilité, la direction de sollicitation et les limites sont documentées par le fabricant. Un anneau de levage quelconque ne convient pas à toutes les configurations.
Vérifiez toujours l’espace libre au-dessus de vos machines. L’encombrement dicte souvent la solution technique finale.
Structures de palonniers à adapter aux charges
Après avoir compris la mécanique des forces, il convient de choisir la géométrie de cadre la plus adaptée à la morphologie de votre matériel.
Modèles monopoutres et cadres pour charges rectangulaires
La structure monopoutre peut convenir pour les profilés ou les tubes longs. Elle offre une rigidité axiale simple et efficace. Les points d’accrochage sont souvent réglables le long de la poutre.
Pour les volumes importants, le cadre assure une prise aux quatre coins. Cette disposition peut contribuer à la stabilité, sous réserve d’un accrochage et d’une répartition des efforts vérifiés. C’est la solution standard pour les caisses lourdes ou machines.
Un modèle spécifique, comme un palonnier destiné aux treillis soudés, doit être retenu uniquement pour les charges et les prises prévues dans sa notice. Son nom commercial ne suffit pas à prouver son adéquation à votre opération.
Stabilité accrue avec les formes en H et en croix
Le palonnier en H permet, selon le modèle, une prise sur quatre points. Quatre points ne garantissent pas une répartition égale des efforts : le centre de gravité, la rigidité et la géométrie d’accrochage interviennent. Certains modèles disposent de réglages ou de bras pivotants documentés ; ce n’est pas une propriété universelle.
Certains modèles en croix sont destinés à des usages maritimes ou industriels particuliers. Leur adéquation doit être confirmée pour la charge réelle. Ils ne garantissent aucune stabilité lors de mouvements brusques, qui doivent être évités.
- Géométrie en H : quatre prises à étudier
- Réglage des bras seulement si le modèle le prévoit
- Étude préalable des charges décentrées
Solutions dédiées aux Big Bags et conteneurs
Le levage de sacs industriels nécessite des crochets de sécurité spécifiques. Leur compatibilité avec les anses et leur verrouillage doivent être contrôlés conformément aux notices du sac et du palonnier. Ces modèles sont compacts et très robustes. Ils facilitent le travail en logistique agroalimentaire ou chimique.
Pour un Big Bag, vérifiez le modèle de sac, ses points de levage et les instructions d’accrochage. Pour un conteneur, utilisez un dispositif conçu et documenté pour ses prises et ses dimensions ; un palonnier Big Bag n’est pas interchangeable avec ce dispositif.
Pour les moteurs, des dispositifs de préhension sur mesure sont souvent requis. Ils épousent les formes complexes. Les prises et leur capacité doivent être validées pour l’ensemble concerné.
Comment vérifier la CMU et choisir vos options ?
Une structure adaptée ne suffit pas sans une vérification rigoureuse de la capacité de charge et des matériaux de fabrication.
Vérification de la charge maximale d’utilisation et équilibrage
Consultez impérativement la CMU marquée et la notice du fabricant dans la configuration réellement utilisée. La capacité de l’appareil doit prendre en compte la charge, la masse à vide du palonnier et les autres accessoires selon son abaque et sa notice. Le palonnier n’augmente pas la capacité de la grue. N’improvisez jamais de calcul de résistance. La sécurité repose sur des données certifiées et non sur des estimations. [17]
L’équilibrage des charges asymétriques demande une étude par une personne compétente, à partir du centre de gravité connu et des prises autorisées. Les réglages éventuels se font hors charge et conformément à la notice, jamais par recherche empirique sous charge. Aucun ajustement manuel sous charge suspendue ou sous tension mécanique.
| Type de charge | Vérification préalable | Risque à prévenir |
|---|---|---|
| Symétrique | Centre de gravité et prises vérifiés ; aucun centrage automatique présumé | Basculement |
| Asymétrique | Étude compétente des efforts et configuration autorisée par la notice | Surcharge d’un point ou d’une élingue |
| Fragile | Prises adaptées, efforts admissibles et protections compatibles | Déformation et endommagement des élingues |
Arbitrage entre acier, aluminium et modèles réglables
L’acier reste le roi de la robustesse pour les travaux intensifs en extérieur. Sa résistance aux chocs et à la corrosion dépend de sa conception, de sa protection et du milieu ; l’acier n’est pas universellement plus résistant à la corrosion. Pourtant, son poids propre réduit votre capacité utile. C’est un choix de durabilité à long terme.
L’aluminium séduit par sa légèreté ergonomique pour les opérateurs. Il peut faciliter les manipulations, sous réserve de la masse réelle et des moyens de manutention adaptés. La résistance aux chocs, rayures et déformations doit être vérifiée dans les limites du modèle, sans déduire sa capacité du seul matériau.
Un modèle réglable peut servir à plusieurs géométries autorisées par sa notice, avec une CMU à vérifier pour chaque position et des verrouillages contrôlés hors charge. Un modèle fixe peut convenir à un besoin répétitif ; comparez les contraintes d’usage et de contrôle, pas seulement le prix d’achat.
Sécurité et entretien : les règles pour durer
Enfin, la pérennité de votre investissement dépend du respect de la réglementation applicable, des instructions du fabricant et d’un suivi technique adapté.
Conformité, référence EN 13155 et documents du fabricant
EN 13155 est une référence technique pour les équipements relevant de son champ ; vérifiez les références retenues dans les documents du modèle. Les obligations de conformité et de marquage dépendent du régime et de la date de mise sur le marché, sans CE rétroactif universel. Conservez la déclaration de conformité applicable et la notice d’utilisation.
Le marquage du palonnier permet d’identifier sa CMU, sa masse à vide, le fabricant et son code de traçabilité. Ces informations guident l’utilisateur au quotidien. Le fabricant engage sa responsabilité sur ces données techniques précises.
Un équipement sans plaque signalétique lisible doit être immédiatement retiré du service pour expertise technique approfondie.
Maintenance préventive et contrôle des soudures
Pour les palonniers, accessoires de levage, l’examen périodique de l’état de conservation est requis tous les douze mois. Il est réalisé par une personne qualifiée et porte notamment sur les soudures, prises, axes, manilles et marquages. Il ne remplace pas le contrôle avant chaque utilisation, l’entretien selon la notice ni les vérifications de mise ou remise en service exigibles. En cas de fissure ou déformation, retirez l’accessoire du service ; aucune réparation structurelle improvisée. [13]
Le stockage doit se faire à l’abri de l’humidité stagnante. Évitez de laisser le matériel au sol sans protection. Un entretien régulier prolonge la vie de vos structures métalliques.
- Points de contrôle : fissures de soudure, déformation des bras, usure des axes, lisibilité du marquage
Pour sécuriser vos manutentions lourdes, vérifiez les documents du palonnier, sa CMU dans la bonne configuration et son adéquation avec la charge et l’appareil. Associez contrôles avant usage, vérifications périodiques et entretien selon la notice. Le choix du palonnier ne dispense jamais d’étudier l’opération ni de tenir les personnes hors de la zone dangereuse.
FAQ
Pourquoi devriez-vous privilégier l’usage d’un palonnier pour vos opérations de levage ?
Le palonnier de levage est un accessoire indispensable pour manipuler des charges lourdes, longues ou fragiles en toute sérénité. En agissant comme un intermédiaire entre votre appareil de levage et la pièce à déplacer, il permet de répartir les efforts sur plusieurs points de prise, ce qui peut limiter certaines déformations. Les arêtes nécessitent des protections adaptées : le palonnier ne les neutralise pas.
C’est un moyen de prévention qui peut améliorer la stabilité lorsque l’ensemble du montage est adapté ; il ne la garantit pas. En utilisant un palonnier adapté, vous sécurisez non seulement l’intégrité de votre matériel, mais vous protégez également vos opérateurs en maîtrisant mieux le comportement de la charge durant son transfert.
Quelle est la différence concrète entre un palonnier et un écarteur de levage ?
Bien que leurs rôles soient proches, leur conception mécanique diffère. Le palonnier classique travaille principalement en flexion pour répartir le poids sur plusieurs points d’ancrage. À l’inverse, l’écarteur est spécifiquement conçu pour maintenir un écartement constant entre les élingues, ce qui est idéal pour les charges volumineuses ou très fragiles afin de limiter la compression latérale selon la configuration.
Le choix entre les deux dépendra souvent de votre environnement de travail : l’écarteur nécessite de l’espace au-dessus de la poutre pour ses élingues supérieures ; comparez les encombrements réels des montages. L’expression « palonnier écarteur » désigne aussi l’écarteur : le nom ne prouve pas une conception hybride ni une polyvalence particulière.
Comment s’assurer de la conformité réglementaire de votre équipement ?
Vérifiez le régime de conformité du matériel, sa date de mise sur le marché et les documents correspondants. EN 13155 est une référence technique dans son champ, pas une obligation universelle pour tout accessoire. Contrôlez la CMU, la masse à vide et la traçabilité ; le marquage CE doit être présent lorsqu’il est requis par le régime applicable.
Lors de l’achat ou de la mise en service, assurez-vous de posséder la déclaration de conformité et la notice d’utilisation fournies par le fabricant. Gardez à l’esprit qu’un équipement dont la plaque signalétique est illisible doit être immédiatement retiré de la circulation pour subir une expertise technique.
À quelle fréquence devez-vous faire contrôler vos palonniers de levage ?
En France, la réglementation impose une Vérification Générale Périodique (VGP) tous les douze mois pour les accessoires de levage comme les palonniers. Ce contrôle, réalisé par une personne compétente, comprend un examen détaillé de l’état de conservation, notamment pour détecter d’éventuelles fissures dans les soudures, des déformations des bras ou une usure des axes.
En complément de ce contrôle annuel, vous devez effectuer un examen visuel avant chaque utilisation. Une maintenance préventive régulière et un stockage à l’abri de l’humidité contribuent à préserver vos structures métalliques et à prévenir les risques de vos chantiers ou ateliers.
Comment choisir le modèle de palonnier le plus adapté à vos besoins ?
Le choix dépend avant tout de la nature de votre charge : sa masse, ses dimensions, sa rigidité et la position de son centre de gravité. Pour des profilés longs, un modèle monopoutre (fixe ou réglable) peut convenir, alors qu’une charge rectangulaire imposante demandera plutôt un palonnier cadre ou en H pour une prise en quatre points.
N’oubliez pas de prendre en compte votre environnement (intérieur ou extérieur) et la fréquence d’utilisation. Si vous manipulez des charges asymétriques ou si vous avez des contraintes de hauteur très spécifiques, il est vivement recommandé de vous tourner vers une fabrication sur mesure pour faire étudier une solution documentée et adaptée ; le sur-mesure n’exonère d’aucune vérification.
