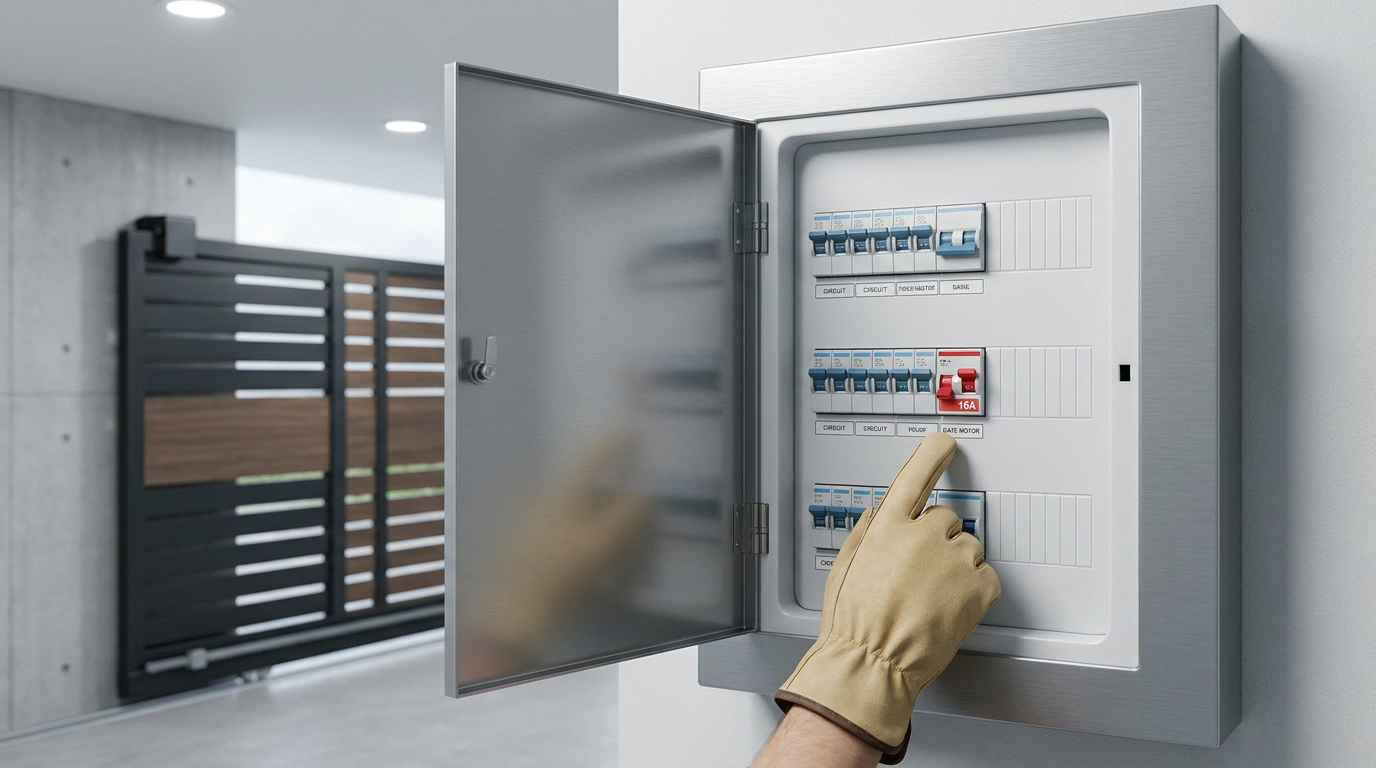

L’essentiel à retenir : un portail électrique standard nécessite un circuit spécialisé protégé par un disjoncteur de 10A et un différentiel de 30mA. Cette configuration isole l’automatisme pour éviter de couper l’électricité de toute la maison en cas de panne. Pour les moteurs de plus de 500W ou les raccordements de plus de 20 mètres, passez sur un calibre 16A.
La norme NF C 15-100 impose l’installation d’un circuit spécialisé et indépendant pour tout automatisme de portail relié au tableau électrique de la maison. Pour la majorité des installations résidentielles, un disjoncteur de 10A suffit largement à protéger votre moteur contre les surcharges.
Pourtant, choisir le mauvais calibre ou une section de câble inadaptée peut rapidement endommager vos cartes électroniques ou causer des pannes répétitives. Je vais vous aider à déterminer quel disjoncteur portail électrique installer selon votre configuration pour garantir une sécurité totale et une longévité maximale à votre équipement.
- Quel disjoncteur pour portail électrique choisir selon la puissance ?
- Les exigences de la norme NF C 15-100 pour l’extérieur
- Calculer la section de câble idéale en fonction de la distance
- Prévenir les pannes liées aux intempéries et aux surtensions
Quel disjoncteur pour portail électrique choisir selon la puissance ?
Un portail électrique standard nécessite un disjoncteur 10A sur circuit spécialisé. La norme NF C 15-100 impose une protection différentielle 30mA et une section de câble adaptée à la puissance du moteur, souvent 1,5 mm².
Le calibre 10A couvre la majorité des besoins domestiques, ce qui en fait le point de départ idéal pour votre installation.
La règle générale du 10A pour les installations domestiques
Le calibre 10A est la norme pour les moteurs de moins de 500W. C’est la protection idéale pour les automatismes résidentiels classiques. Vous profitez ainsi d’une installation parfaitement calibrée.
Ce disjoncteur prévient les dommages irréversibles lors d’un court-circuit. Il agit comme un rempart pour les composants sensibles des cartes électroniques. La réactivité du déclenchement est ici primordiale pour éviter la casse.
Ce choix garantit une longévité accrue au matériel. C’est un investissement sécurité simple.
Quand passer sur un calibre supérieur de 16A ou 20A
Il faut identifier les besoins pour les moteurs puissants de plus de 1000W. Ces équipements demandent une intensité plus forte au démarrage. Un calibre 16A devient alors nécessaire pour l’installation.
Pour les portails industriels ou collectifs, la donne change. Ces structures utilisent souvent du triphasé pour fonctionner. Le disjoncteur doit alors être adapté à cette configuration spécifique et robuste.
Une installation triphasée maison demande une expertise précise pour sécuriser vos équipements de forte puissance efficacement.
Les exigences de la norme NF C 15-100 pour l’extérieur
Au-delà du simple choix de l’ampérage, la sécurité électrique repose sur un cadre réglementaire strict qu’il faut impérativement maîtriser avant de brancher le moindre câble.
L’obligation d’un circuit spécialisé et indépendant
Il est formellement interdit de se repiquer sur une prise de courant existante pour votre motorisation. La norme NF C 15-100 impose une ligne dédiée. Chaque automatisme extérieur doit posséder son propre circuit.
L’isolation du circuit offre un avantage majeur en cas de souci. Si le moteur tombe en panne, seule cette ligne saute. Votre maison reste éclairée et parfaitement fonctionnelle malgré l’incident technique extérieur.
La création d’un circuit dédié est la seule garantie pour éviter qu’un défaut sur votre portail ne plonge toute votre habitation dans le noir complet.
La protection différentielle 30mA pour la sécurité des personnes
Le disjoncteur divisionnaire protège votre matériel contre les surcharges électriques. Le différentiel, lui, assure la sécurité des personnes. Il détecte les fuites vers la terre. C’est un dispositif de protection vitale pour vous.
L’humidité extérieure augmente sérieusement les risques d’électrisation. Un seuil de 30mA est donc imposé par la norme. Ce dispositif coupe le courant instantanément dès qu’une fuite est détectée en zone humide.
Vous devez parfois remplacer un fusible par un disjoncteur. C’est une étape clé pour la mise aux normes.
Calculer la section de câble idéale en fonction de la distance
Une fois la protection choisie dans le tableau, le transport de l’énergie jusqu’au moteur devient l’enjeu technique majeur, surtout si votre entrée se situe loin de la maison.
Éviter les chutes de tension sur les raccordements longs
La résistance naturelle du cuivre freine le courant sur les longs trajets. Au-delà de 30 mètres, la tension chute forcément. Cela prive le moteur de la force nécessaire pour démarrer.
Passez alors sur du 2,5 mm² pour limiter ces pertes sèches. Cette section garantit une alimentation stable et durable. C’est le choix malin pour les vastes terrains. Vérifiez bien l’état de votre gaine enterrée.
Pour vos projets de travaux extérieurs, l’anticipation reste la clé. Un bon câblage évite bien des pannes.
Le choix entre bornes automatiques et bornes à vis
Les vibrations répétées du moteur finissent souvent par desserrer les dominos classiques. Les bornes automatiques maintiennent une pression constante sur le fil. Elles s’avèrent bien plus fiables pour cet usage.
Si vous restez sur des vis, contrôlez le serrage chaque année. Une connexion lâche crée des arcs électriques dangereux. Un entretien régulier est votre meilleure assurance contre les incendies domestiques.
| Distance (m) | Section recommandée (mm²) | Type de disjoncteur |
|---|---|---|
| 0-20m | 1.5mm² | Calibre 10A |
| 20-50m | 2.5mm² | Calibre 10A |
| 50-100m | 4mm² | Calibre 10A |
| Recommandation expert | Adapter selon puissance | Dédié et différentiel |
Prévenir les pannes liées aux intempéries et aux surtensions
Même avec un câblage parfait, les éléments extérieurs comme la foudre ou l’humidité peuvent mettre à mal votre installation si vous n’avez pas anticipé certains accessoires.
Installer un parafoudre pour protéger la carte électronique
Les automatismes sont très vulnérables face à la foudre. Une surtension brutale peut griller la carte électronique instantanément. Le coût de remplacement s’avère souvent très élevé pour le propriétaire averti.
Ajouter un module de protection est une décision sage. Un parafoudre en tête d’installation dévie les courants dangereux. C’est une sécurité indispensable en zone orageuse pour vos photocellules. L’installation est rapide.
- Vérifier la mise à la terre
- Installer un module parafoudre Type 2
- Utiliser des boîtiers IP65 pour l’étanchéité
Gérer l’alimentation des accessoires et de la domotique
Il faut distinguer la consommation du moteur et celle des accessoires. Le visiophone ou l’éclairage de zone consomment peu d’énergie. Pourtant, ils doivent être intégrés intelligemment au schéma électrique global de votre maison.
Si le portail fait sauter le tableau, vérifiez d’abord l’étanchéité des boîtiers. Une infiltration d’eau cause souvent ce problème. Testez chaque accessoire l’un après l’autre pour isoler le composant défectueux. Soyez méthodique dans vos recherches.
La maintenance reste la clé d’une installation pérenne. Nettoyez régulièrement les capteurs et vérifiez l’état des câbles apparents. Un circuit propre est un circuit qui dure. N’oubliez pas de tester votre différentiel mensuellement.
Sécurisez votre automatisme avec un circuit dédié 10A et un différentiel 30mA pour garantir sa longévité. Ne tardez plus à vérifier quel disjoncteur portail électrique convient à votre moteur afin d’éviter toute panne. Profitez enfin d’un accès fluide et parfaitement protégé pour votre maison.
