L’essentiel à retenir : la compatibilité des fourches dépend du tablier, de l’accrochage et de la documentation du modèle. Vérifiez les dimensions, l’état et la plaque ou l’abaque correspondant à la configuration réelle. Les critères de retrait viennent de la notice ; aucun ratio d’usure ou de longueur ne remplace ces vérifications.
La norme ISO 2328 concerne les dimensions de montage des bras de fourche à tenons et des tabliers correspondants. La classe d’accrochage ne suffit pas à établir la capacité réelle du chariot. Un écart de mesure ou une méconnaissance des dimensions fourches chariot élévateur peut compromettre la stabilité des charges et la sécurité des équipes.
Choisir un équipement inadapté à votre tablier risque d’endommager mécaniquement votre mât ou de provoquer une rupture brutale sous charge. Nous allons passer en revue les critères de compatibilité ISO et FEM, ainsi que les méthodes de mesure précises, pour vous aider à sécuriser durablement vos opérations de manutention.
- Les dimensions fourches chariot élévateur et les normes ISO
- Comment mesurer précisément vos équipements de levage ?
- Sécurité et usure : quand faut-il remplacer vos fourches ?
- Choisir entre fourches longues et rallonges amovibles
Les dimensions fourches chariot élévateur et les normes ISO
La compatibilité des fourches nécessite de relever la classe et les cotes d’accrochage sur la documentation du tablier et des fourches. Le remplacement exige une section et un accrochage mécanique compatibles avec le modèle constructeur.
Pour bien choisir vos équipements, il faut d’abord regarder la hauteur de votre tablier.
Comprendre les classes ISO 2A, 2B, 3A et 3B
Les classes ISO/FEM 2 et 3 identifient des dimensions d’accrochage différentes. Relevez les cotes exactes sur le schéma du fabricant : elles ne définissent pas à elles seules une section, une longueur ou une capacité utilisable.
Les versions A et B diffèrent par la garde au sol. Votre documentation technique reste la seule référence fiable pour trancher.
Une erreur de classe empêche tout montage. Vérifiez donc toujours la documentation du tablier et des fourches avant toute commande de matériel de levage.
Consultez ce service de location de matériel – Huet Location.
Identifier le type de tablier et le mode d’accrochage
Distinguez les systèmes à crochets standard des montages à goupilles. Un verrouillage sécurisé est impératif pour la stabilité. Une mauvaise fixation peut entraîner la chute de la charge.
- Accrochage standard FEM à crochets
- Fixation par goupilles traversantes
- Systèmes spécifiques pour tabliers à œillets
Consultez la notice constructeur pour valider la compatibilité mécanique. N’utilisez jamais de fourches non adaptées à votre tablier spécifique.
Comment mesurer précisément vos équipements de levage ?
Après avoir identifié la norme de fixation, vous devez relever les cotes physiques réelles de vos lames.

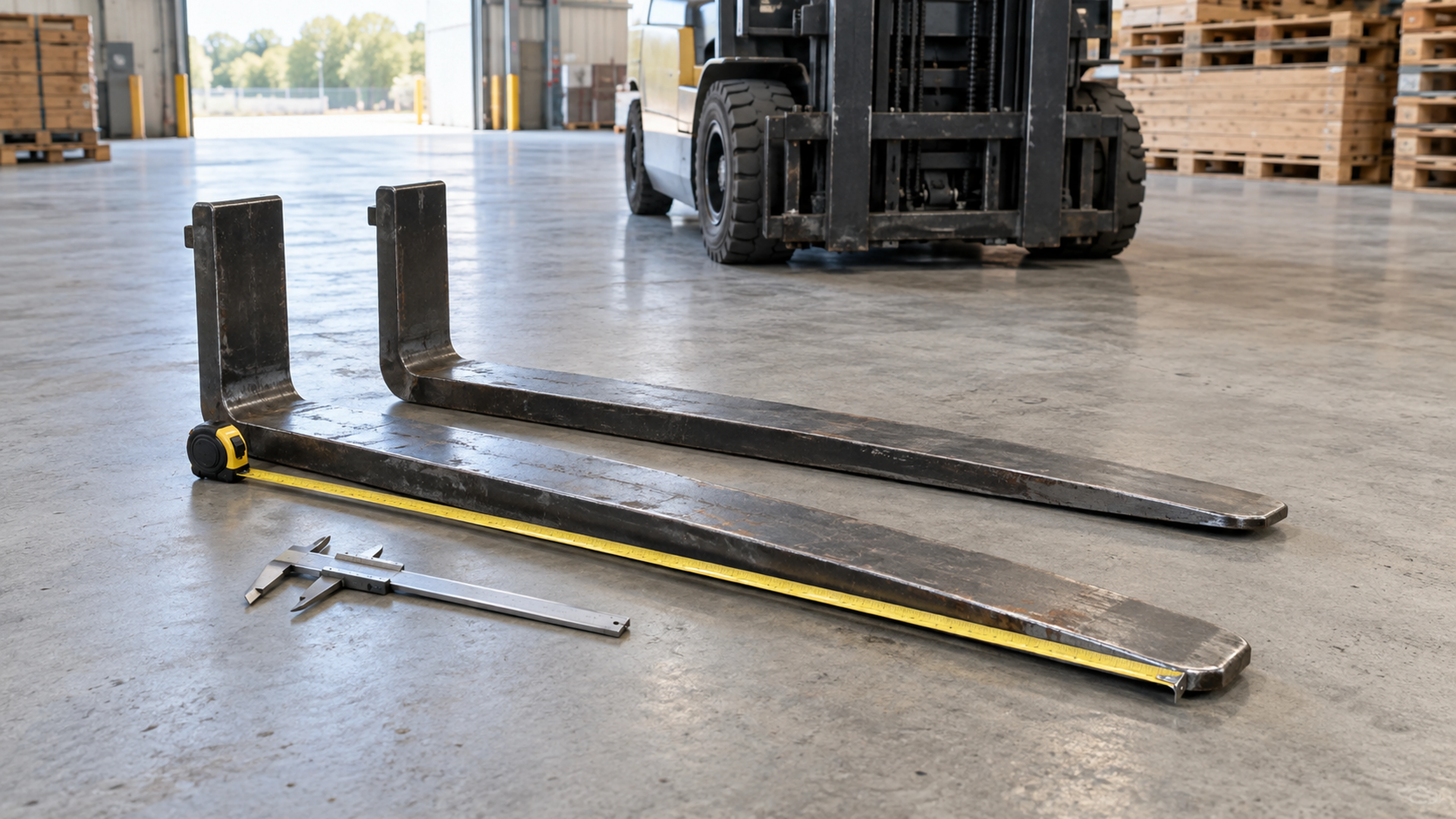

Relever la section et la longueur au talon
Relevez la largeur et l’épaisseur aux points définis par le schéma et la procédure de mesure du fabricant, notamment pour contrôler le talon. Utilisez un pied à coulisse pour une précision optimale. La longueur utile se mesure de la pointe jusqu’à la face verticale. Ne confondez pas cette cote avec la longueur totale.
Identifiez la section nominale d’origine. Comparez-la à l’épaisseur résiduelle actuelle pour évaluer l’usure. Effectuez ces mesures hors fonctionnement, machine immobilisée et sécurisée selon la notice. Ne placez pas vos mains sous une fourche non sécurisée pour prendre une cote.
Une mesure d’épaisseur ne permet pas de calculer une nouvelle capacité : appliquez les critères de retrait du fabricant.
Lire la capacité résiduelle selon le centre de gravité
Le centre de gravité de la charge modifie la capacité réelle du chariot industriel. Lorsque le centre de gravité de la charge s’éloigne du talon, la capacité admissible peut diminuer selon la configuration et l’abaque. C’est le principe du levier.
Référez-vous systématiquement à l’abaque de charge fixé en cabine. N’augmentez jamais la charge sous prétexte que les fourches semblent robustes. Le basculement reste un risque majeur en manutention.
Pour vos besoins spécifiques, choisissez un chariot industriel – Huet Location adapté à vos manutentions. Vérifiez toujours la plaque de capacité effective avant chaque levage.
Sécurité et usure : quand faut-il remplacer vos fourches ?
La connaissance des dimensions ne suffit pas ; le suivi de l’état physique est le garant de votre sécurité opérationnelle.
Usure et critères de retrait selon la notice
L’amincissement du talon réduit la résistance mécanique. Comparez l’épaisseur résiduelle à la section nominale selon la méthode et les critères de la notice. Ne convertissez pas un pourcentage d’usure en capacité restante.
L’utilisation de matériel défectueux peut engager les responsabilités selon les circonstances. Signalez les anomalies et retirez du service les fourches présentant un défaut dangereux, sans attendre une échéance de contrôle.
| Critère d’usure | Seuil d’alerte | Action requise |
|---|---|---|
| Épaisseur du talon | Critère de retrait de la notice atteint | Retrait immédiat |
| Fissures de surface | Présence visuelle | Retrait immédiat |
| Déformation de l’angle | Déformation constatée : expertise nécessaire | Retrait immédiat |
Mettre en place une procédure d’inspection périodique
Examinez visuellement vos fourches chaque jour. Cherchez des fissures, surtout au niveau des soudures et du talon. Une déformation visible impose un arrêt immédiat de la machine.
Planifiez les examens par une personne compétente selon la notice, l’intensité d’usage et les vérifications réglementaires applicables au matériel. Un contrôle visuel ne remplace pas ces examens.
Nettoyez régulièrement les surfaces pour prévenir la corrosion. Un stockage à l’abri de l’humidité prolonge la durée de vie des aciers. Entretenez les verrous de positionnement selon la notice.
Choisir entre fourches longues et rallonges amovibles
Si vos équipements sont conformes mais trop courts, deux solutions s’offrent à vous pour manipuler des charges volumineuses.
L’impact de la longueur sur l’enveloppe de manœuvre
Des fourches plus longues augmentent le rayon de balayage du chariot. Cela nécessite des allées de stockage plus larges. La maniabilité globale de l’engin s’en trouve fortement réduite.
Évaluez le compromis entre la polyvalence des charges et l’espace disponible. Un équipement trop long devient dangereux dans les zones encombrées. Anticipez toujours vos trajectoires en entrepôt.
La longueur des fourches contribue à l’encombrement ; la largeur d’allée nécessaire dépend aussi du chariot, de la charge et des dégagements prescrits. Elle ne modifie pas à elle seule le rayon de braquage propre du véhicule.
Bref, la longueur impacte la productivité. Choisissez selon vos contraintes réelles de terrain.
Avantages et limites des fourreaux de manutention
Les rallonges ou fourreaux offrent une flexibilité temporaire appréciable. Vérifiez impérativement leur système de verrouillage sur la fourche mère. Vérifiez la compatibilité et les restrictions dans les notices du chariot et des rallonges. Aucun rapport universel de longueur ne valide ce montage. Vérifiez la plaque, la déclaration de conformité et la notice de l’accessoire, ainsi que les vérifications de remise en service applicables au changement de configuration.
Exigez un tableau de charge spécifique pour cette configuration. L’utilisation de rallonges demande une formation adaptée des caristes. Une mauvaise manipulation risque de tordre les lames de manière irréversible.
- Vérification du verrouillage
- Respect des restrictions de la notice
- Consultation de l’abaque spécifique
Maîtriser les dimensions fourches chariot élévateur et les conditions de compatibilité contribue à votre sécurité opérationnelle. Vérifiez systématiquement la classe de votre tablier et l’usure du talon pour prévenir tout risque de basculement. Équipez-vous dès maintenant de lames conformes pour transformer vos défis logistiques en succès durables. Votre productivité mérite une précision sans faille.
FAQ
Comment savoir si une fourche est compatible avec mon tablier de chariot ?
Pour garantir la compatibilité, vous devez identifier la classe ISO (ou FEM) de votre équipement, qui définit la distance entre les crochets de fixation. Les cotes exactes doivent être relevées sur les documents du tablier et des fourches ; la classe seule ne valide pas la capacité. Il est également crucial de vérifier la version (A ou B) selon la garde au sol requise et de valider le mode d’accrochage, qu’il soit à crochets standard, à goupilles ou à œillets.
Quelles sont les dimensions à mesurer pour remplacer mes fourches ?
Vous devez relever avec précision la section de la lame, c’est-à-dire sa largeur et son épaisseur au niveau du talon, idéalement à l’aide d’un pied à coulisse. Mesurez ensuite la longueur utile, de la pointe jusqu’à la face verticale du talon. Comparez ces cotes aux schémas et références constructeur pour vérifier la compatibilité mécanique. La capacité utilisable reste celle de la plaque ou de l’abaque de la configuration réelle ; les dimensions seules ne la valident pas.
À quel moment l’usure des fourches devient-elle dangereuse ?
L’usure se juge selon la méthode et les critères de retrait du fabricant, sans seuil légal universel ni calcul de capacité restante. Retirez du service et signalez toute fourche fissurée ou déformée ; faites évaluer les anomalies par une personne compétente. Un marquage illisible doit être résolu avant utilisation.
Peut-on installer des rallonges sur n’importe quelles fourches ?
L’installation de rallonges amovibles est possible, mais elle est strictement encadrée : la compatibilité, le verrouillage et les limites d’utilisation doivent être confirmés dans les notices du matériel identifié, sans ratio universel. L’ajout de cet accessoire modifie le centre de gravité et la stabilité de la machine, ce qui nécessite la consultation d’un abaque de charge spécifique et une vérification de la plaque de capacité résiduelle.
Quelle est la fréquence recommandée pour le contrôle des équipements de levage ?
Effectuez les contrôles visuels avant utilisation selon la notice et signalez toute anomalie. Les examens approfondis et vérifications réglementaires doivent être organisés suivant le matériel, sa configuration, sa notice et son usage. Il n’existe pas ici de périodicité annuelle unique à appliquer à tous les équipements de levage.
Comment la longueur des fourches influence-t-elle la conduite du chariot ?
Plus vos fourches sont longues, plus le rayon de balayage lors des manœuvres augmente, ce qui impacte directement la largeur d’allée de travail nécessaire. Une longueur excessive peut nuire à la maniabilité dans les espaces restreints et modifier la capacité résiduelle en éloignant le centre de gravité de la charge. Il est donc essentiel de trouver le juste équilibre entre la dimension des palettes à manipuler et votre environnement de stockage.
