L’essentiel à retenir : pour garantir votre sécurité, la norme NF C 15-100 impose un circuit dédié avec un disjoncteur courbe D et des câbles de 2,5 mm². Cette installation isolée évite les incendies liés aux pics d’intensité du compresseur. En utilisant ce matériel spécifique, vous protégez vos équipements et réduisez de 80 % les risques de pannes électroniques majeures.
La norme NF C 15-100 impose des règles strictes pour sécuriser votre installation, notamment l’utilisation d’un circuit dédié avec un disjoncteur courbe D et une section de câble minimale de 2,5 mm².
Pourtant, on a souvent tendance à sous-estimer les risques de surchauffe en voulant brancher son appareil sur une simple prise murale. Je vais vous aider à y voir plus clair pour réaliser un branchement fiable et conforme aux exigences de sécurité.
- Pourquoi le câblage climatisation impose un circuit indépendant ?
- Le choix des sections de fils et du disjoncteur adapté
- Les étapes du raccordement entre l’unité intérieure et extérieure
- Précautions en rénovation et sécurité de l’installation

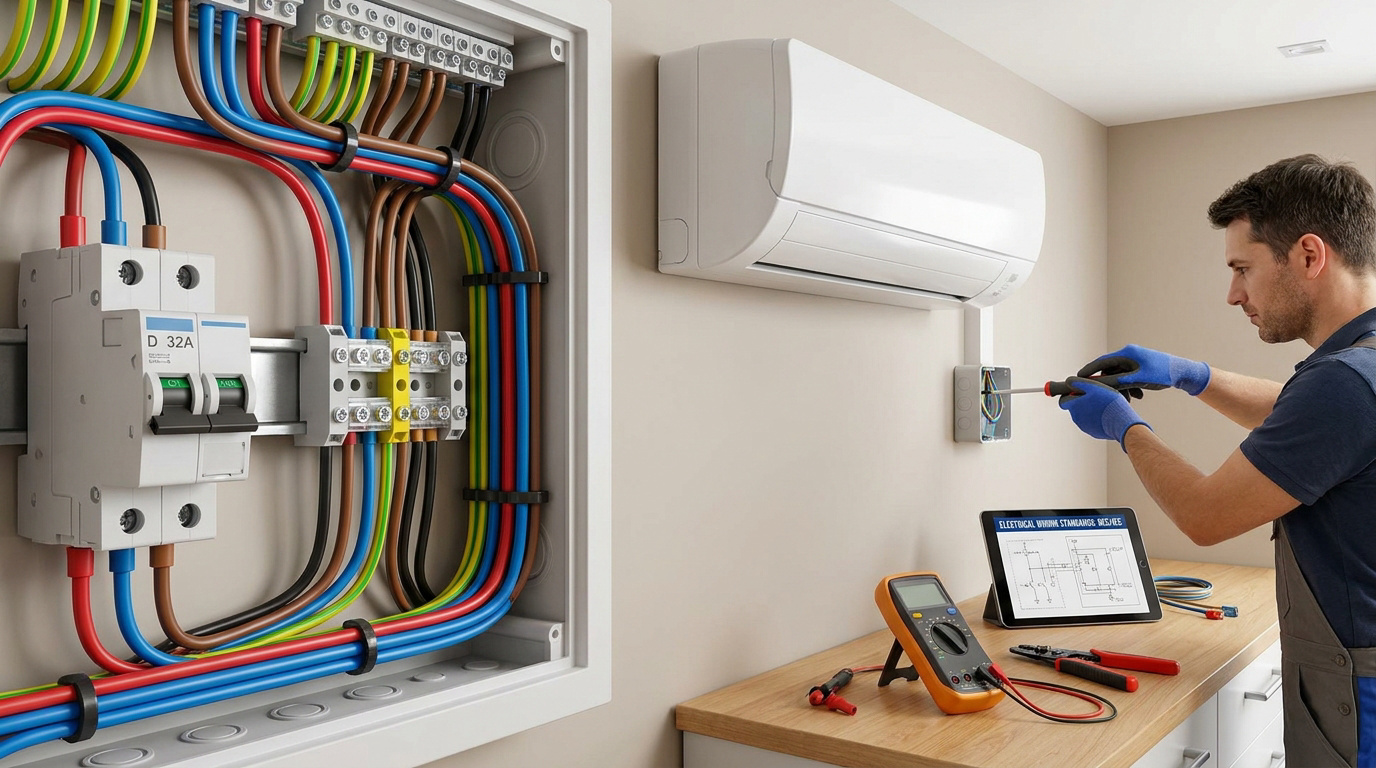

Pourquoi le câblage climatisation impose un circuit indépendant ?
La norme NF C 15-100 impose un circuit dédié avec protection par disjoncteur courbe D et une section de câble minimale de 2,5 mm². Ce branchement direct au tableau électrique garantit la sécurité contre les surchauffes et les pics d’intensité.
Passer d’un simple ventilateur à un système split demande de revoir totalement votre vision de l’électricité domestique, car on ne rigole pas avec la puissance d’un compresseur.
L’impossibilité d’utiliser une prise de courant classique
Les prises murales standard ne supportent pas l’intensité continue d’un climatiseur. Le risque de fonte des plastiques est réel. Vous risquez d’endommager vos circuits de façon irréversible.
Une prise renforcée reste interdite pour cet usage spécifique. La réglementation exige une ligne sans dérivation. Cela évite de surcharger les autres appareils du salon. C’est une règle de bon sens.
Le branchement d’un climatiseur sur une prise domestique standard est la cause principale de sinistres électriques dans les installations de rénovation.
L’incendie lié aux échauffements des contacts est un danger majeur. Un branchement direct est la seule option viable. C’est une question de sécurité pour votre foyer et vos proches.
Les exigences de la norme NF C 15-100 pour le froid
La norme impose l’obligation d’un circuit spécialisé. Ce dernier doit posséder sa propre protection au tableau. C’est le socle de la norme NF C 15-100 pour garantir votre sécurité.
Le rôle de la mise à la terre est vital. Elle évacue les courants de fuite vers le sol. Cela protège les utilisateurs contre les chocs électriques.
Cette conformité est nécessaire pour les assurances. En cas de problème, votre installation sera expertisée. Ne négligez jamais ce point technique, même pour une installation triphasée maison plus complexe.
Le respect des normes prolonge la vie de l’appareil. Les composants électroniques sont sensibles aux variations. Un courant stable est donc votre meilleur allié.
Le choix des sections de fils et du disjoncteur adapté
Après avoir compris l’obligation du circuit dédié, il faut maintenant dimensionner correctement les composants pour éviter les chutes de tension.
Le calcul de la section selon la puissance de l’appareil
Les sections usuelles varient selon vos besoins. Le 2,5 mm² convient pour la plupart des modèles domestiques standards. Pour les unités plus puissantes, passez impérativement au 4 mm².
La distance impacte directement votre installation. Si le tableau est loin, la tension chute forcément. Il faut alors augmenter la section du câble utilisé. Une clim de 5 kW nécessite souvent du 6 mm².
Le cuivre doit être de qualité supérieure. Évitez absolument les câbles bas de gamme sans certification réelle.
Vérifiez toujours la plaque signalétique de votre appareil. Elle indique l’intensité maximale absorbée par le système. C’est votre base de calcul pour le câblage climatisation.
| Puissance (Watts) | Section de câble (mm²) | Disjoncteur (A) | Distance max (m) |
|---|---|---|---|
| 2500W | 1,5 mm² | 16A | 20m |
| 3500W | 2,5 mm² | 16A | 25m |
| 5000W | 4 mm² | 20A | 28m |
| 7000W | 6 mm² | 32A | 35m |
La protection par disjoncteur courbe D contre les surintensités
La courbe D possède une spécificité majeure. Elle accepte des appels de courant brefs et intenses. C’est tout simplement indispensable pour le démarrage du compresseur.
Un disjoncteur courbe C classique est inadapté ici. Ce dernier risque de sauter inutilement lors de la mise en route.
Le calibre doit correspondre à votre section. On utilise généralement un 16A ou 20A selon la puissance. Ne surdimensionnez pas la protection sans raison valable. Le but est de protéger le câble, pas de remplacer un fusible ou un disjoncteur au hasard.
N’oubliez jamais l’interrupteur différentiel 30mA en amont. Il protège les personnes contre les chocs électriques dangereux. C’est un élément non négociable de votre tableau électrique.
Les étapes du raccordement entre l’unité intérieure et extérieure
Une fois les protections installées au tableau, le travail se déplace vers les unités pour le branchement des câbles de liaison.
La distinction entre alimentation et interconnexion
Il faut d’abord identifier le câble d’alimentation principale. Celui-ci arrive directement de votre tableau électrique vers l’unité extérieure. C’est le point d’entrée de la puissance pour tout le système.
Repérez ensuite les bornes L, N et Terre. Le code couleur est strict : marron, bleu et vert-jaune. Ne faites surtout aucune inversion au moment du serrage des vis.
Le câble d’interconnexion relie l’unité intérieure à l’unité extérieure. Il transporte l’énergie nécessaire et les ordres de fonctionnement. Utilisez un câble de type RO2V pour assurer cette liaison spécifique.
Vérifiez enfin que vos borniers restent bien accessibles. Un accès dégagé facilite grandement vos futures opérations de maintenance. Vous voyez, c’est une question de bon sens.
- Marron pour la phase
- Bleu pour le neutre
- Vert/Jaune pour la terre
- Respect des numéros de bornes 1-2-3
Le câblage spécifique des fils de communication
Parlons maintenant du signal de commande. Les cartes électroniques communiquent entre elles via des fils très fins. Ces signaux sont fragiles et particulièrement sensibles aux perturbations.
Je vous recommande vivement l’usage d’un câble blindé. Il protège efficacement vos données contre les parasites électromagnétiques. C’est souvent l’absence de blindage qui provoque des codes erreurs mystérieux.
Pour le raccordement du bus de communication, suivez scrupuleusement le schéma du fabricant. Une simple erreur peut griller la carte mère. Ces pièces coûtent très cher à remplacer, alors soyez vigilant.
Un dernier conseil : ne mélangez jamais puissance et communication dans la même gaine. Cela réduit les interférences. Pour en savoir plus, découvrez comment régler une clim réversible après votre installation.
Précautions en rénovation et sécurité de l’installation
Au-delà du simple branchement, l’intégration esthétique et la sécurité opérationnelle finalisent votre projet de climatisation.
Le passage des lignes en rénovation et pompes de relevage
Utilisez des goulottes esthétiques. Elles cachent les câbles le long des murs. Choisissez un modèle avec couvercle clipsable.
Installez une pompe de relevage si nécessaire. Elle évacue les condensats vers le haut. Son branchement électrique se repique souvent sur l’unité. Prévoyez une protection thermique adaptée.
Veillez à l’étanchéité des passages de murs. Utilisez de la mousse ou du mastic.
Fixez solidement les câbles à l’extérieur. Les intempéries ne doivent pas les arracher. Pensez aussi au nettoyage du filtre de clim pour maintenir l’efficacité globale.
Les mesures de sécurité et l’entretien des connexions
Utilisez un testeur de tension. Vérifiez l’absence de courant avant de toucher les fils. C’est la règle d’or du bricoleur.
Contrôlez le serrage des vis. Les vibrations du compresseur peuvent les desserrer. Un contact lâche provoque des arcs électriques.
La maintenance préventive des borniers réduit de 80% les risques de panne électronique majeure sur les systèmes split.
Inspectez les gaines de protection. Le soleil et le gel les fragilisent. Remplacez-les si elles deviennent cassantes ou poreuses.
Nettoyez régulièrement les abords des unités. La poussière peut s’infiltrer dans les boîtiers électriques lors du câblage climatisation.
Sécurisez votre foyer en respectant la norme NF C 15-100 : un circuit dédié, un disjoncteur courbe D et une section de 2,5 mm² sont vitaux. Ce branchement électrique de climatisation optimal protège vos équipements des surchauffes. Agissez dès maintenant pour garantir la longévité de votre installation et profitez enfin d’un confort durable et serein.
